BUDOWA INSTALACJI ELEKTRYCZNEJ - KROK PO KROKU CZ.4 PRZEWODY ELEKTRYCZNE

Każdy przewód, który nie jest miedziany ma oznaczenie: A- wykonany z aluminium, F- wykonany ze stali. Istnieje również oznaczenie konstrukcji, czyli jakiej formy jest żyła: D- drut (taki przewód jest wykorzystywany do instalacji sztywnych na przykład podtynkowych), L- linka (stosuje się do instalacji giętkich). Ostatnie oznaczenie jakie można wyróżnić to jaki jest materiał izolacyjny: Y- polwinit, G-guma, X-polietylen. Izolacja przewodów może posiadać dodatkowe warstwy ochronne takie jak: powłoka- czyli warstwa chroniąca przed wnikaniem wilgoci do środka, może być także pancerz-_wykonany jest on z metalowych tasiemek lub cienkich drucików, chroni on przed uszkodzeniami mechanicznymi, ostatnią wersją jest odzież- czyli oplot z materiału włóknistego, który chroni kable elektryczne przed niekorzystnymi warunkami atmosferycznymi. Czy jest jakaś różnica między przewodem, a kablem ? Zdecydowanie tak. Przewody elektryczne mogą mieć izolację, ale nie konieczne. Jednak kable elektryczne zawsze posiadają izolację, która jest szczególnie wzmocniona. Na pewno nikt nie lubi, gdy podczas oglądania filmu nasz sygnał odbioru telewizji naziemnej się przerywa. Aby uniknąć takich sytuacji wykorzystuje się odpowiednie przewody.

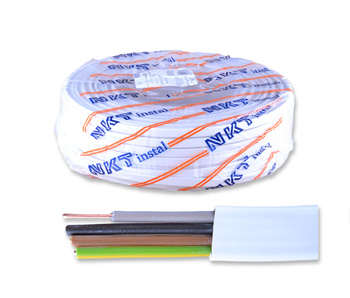

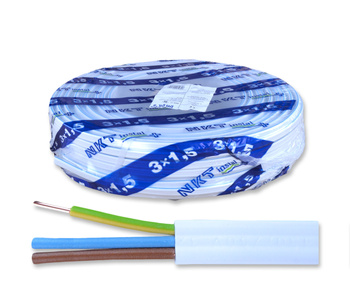

Tak samo jak w przypadku podłączenia domofonu, telewizji czy systemów alarmowych wykorzystuje się przewody teletechniczne. Od nich oczekujemy bezawaryjności w działaniu oraz najwyższej trwałości i jakości wykonania. Odpowiadają one za transmisje sygnałów o wysokiej częstotliwości. Na rynku znajdziemy różne rodzaje przewodów. Warto wiedzieć co znaczą poszczególne oznaczenia. Wyróżnijmy sobie kilka z nich. Pierwszymi są DY 1x1,5, DY 1x2,5, DY 1x4- są to przewody jednożyłowe. Łatwo to zapamiętać poprzez cyfrę „1”, która jest na początku oznaczenia. W środku znajduje się jednodrutowa, miedziana żyła. Ich izolacja wykonana jest z polwinitu. Przeznaczone są do montowania w pomieszczeniach suchych, do rur pod tynkiem jak i na tynku. Pierwsza zauważalna różnica jest w nazewnictwie. Są to oznaczenia przekroju żyły w milimetrach. Mogłoby się pojawić tu oznaczenie DYc- wtedy oznaczało by to, że izolacja jest odporna na ciepło. Tymi przewodami podłączamy różnego rodzaju urządzenia na przykład sterownicze i oświetleniowe. Kolejnym rodzajem są te z oznaczeniem YDYp. Są to również jednodrutowe, płaskie, miedziane przewody. Ich zamontowanie jest możliwe w suchych pomieszczeniach pod wylewką, pod tynkiem jak i na- czyli tak samo jak w poprzednim opisywanym rodzaju. Charakteryzują się one łatwym sposobem montażu dzięki niewielkiej wysokości nie ma konieczności drążenia drogi w ścianie przed ich umieszczeniem. Możemy wyróżnić YDYp 3x2,5 jak i YDYp 5x4. Przewód 3x2,5 posiada trzy miedziane żyły o przekroju 2,5 mm. Charakteryzuje się on obciążeniem do 30A. Moc urządzenia zasilanego 230V nie może przekraczać 6600W, lub 400V – 10800W. Zaleca się ich wykorzystywanie w budynkach mieszkalnych, biurowych lub komercyjnych. Co w takim razie oznacza YDYp 5x4 ? Łatwo można się domyślić, że ten przewód składa się z pięciu miedzianych żył, w tym są trzy fazowe, które oznaczone są kolorami: szary, brązowy i czarny, jedną neutralną, która jest niebieska i jedną uziemiającą, która jest w żółto-zielonym kolorze. Ten rodzaj przewodu stosuje się w instalacjach przemysłowych i w gospodarstwie domowym. Jego zamontowanie jest możliwe w sposób podtynkowy jak i natynkowy. Budowa pięciożyłowa pozwala na zastosowanie w instalacjach wysokonapięciowych. Można wykorzystywać go w różnych warunkach atmosferycznych ponieważ jego temperatura pracy mieści się od -40 do +70 stopni celsjusza. Istnieje jeszcze coś takiego jak skrętka FTP. Co może się kryć pod tym pojęciem ? Jest to kabel ekranowy złożony z żył, które są dodatkowo owinięte folią z uziemieniem. Właśnie dlatego jego nazwa to „skrętka”, ponieważ wygląda jak skręcone ze sobą druciki. Dzięki takiemu systemowi wzmocniona jest odporność na zakłócenia i między innymi zmniejszone są przesłuchy. Zazwyczaj używa się ich do montowania instalacji stałych, ponieważ cechują się małą elastycznością. Przewody elektryczne to istotna kwestia przy wyborze do swojej instalacji. Warto sięgać po te z renomowanych firm, aby podczas użytkowania była mała ewentualność awarii.
