Podział wkładek bezpiecznikowych

Różnicą między rodzajami wkładek jest przede wszystkim ich budowa i ostateczne zastosowanie. Określa się je różnymi symbolami lub konkretnymi nazwami. Warto się z nimi zapoznać. Pierwszym i jednocześnie głównym rodzajem są wkładki bezpiecznikowe topikowe, określane również cylindrycznymi. Nazwa ta bierze się od ich kształtu. Są to niewielkie, walcowate elementy, które mają bardzo prostą konstrukcję. Bardzo dobrze sprawdzają się jako zabezpieczenie w miejscach o ograniczonej przestrzeni. Ich budowa pozwala na montaż praktycznie w każdych warunkach. Najczęściej używane są w instalacjach elektrycznych gospodarstw domowych, ale nie są wykluczane również w różnego rodzaju gałęziach przemysłu, na przykład fotowoltaice. Ten rodzaj wkładek zabezpiecza daną instalację albo wybrany obwód wraz z podpiętymi do niego urządzeniami elektrycznymi. Nie jest w stanie całkowicie wyeliminować wystąpienia awarii, ale w przypadku kiedy ta już się pojawi, w znacznym stopniu redukuje szkody powstałe w jej wyniku. Bezpiecznik topikowy składa się tylko z kilku elementów. Przede wszystkim wkładka topikowa, która jest wykonana z miedzianych drucików bądź też z posrebrzanych pasków. Wypełnienie to piasek kwarcowy, który stanowi rolę izolatora przed wysokimi temperaturami występującymi we wkładkach, a całość zamknięta jest w ceramicznej obudowie, która jest bardzo charakterystyczna dla tego typu bezpieczników. W momencie wystąpienia awarii, czyli zwarcia lub przeciążenia, przez bezpiecznik topikowy przepływa prąd o zbyt dużej mocy. W takiej sytuacji wkładka topikowa zaczyna się topić i odcina dopływ prądu. Ten sposób działania powoduje to, że bezpiecznik topikowy jest jednorazowy i po wystąpieniu danej dysfunkcji instalacji należy wymienić go na nowy.

Istnieją dwie najbardziej ogólne klasyfikacje bezpieczników topikowych, które określają ich charakteryzację. Pierwszą jest oznaczenie litera „a”- określa ona charakterystykę niepełnozakresową. Ten rodzaj wkładki będzie chronił tylko przed zwarciami. Drugim oznaczeniem jest litera „g”- ona oznacza charakterystykę pełnozakresową i daje informację, że ten rodzaj wkładki będzie chronił przed zwarciami i przeciążeniami. Warto pamiętać, aby charakterystyka była właściwie i w pełni oznaczona, musi ona posiadać opis dwoma literami. Ta druga określa konkretne zastosowanie bezpiecznika topikowego i tutaj wyróżnia się następujące litery: „G”- określa zastosowanie ogólne, „L”- ochronę kabli, „Tr”- ochronę transformatorów, „B”- elektroenergetyczne urządzenia górnicze i ostatnia litera „R”- ona oznacza ochronę urządzeń elektroenergetycznych. Najczęściej spotykanym rodzajem bezpiecznika topikowego jest rodzaj z oznaczeniem gG, który sugeruje, że jest to wkładka topikowa pełnozakresowa do zastosowań ogólnych. Wkładki bezpiecznikowe topikowe mają dużo pozytywnych cech, które wpływają na to, że są chętnie i często wybierane do montażu w instalacjach. Przede wszystkim są skuteczne, charakteryzują się prostym działaniem i niezależnie od rodzaju zastosowania ich cena jest stosunkowo niska. Sposób ich montażu bez względu czy jest to pierwsza aplikacja czy wymiana po przepaleniu jest szybki i stosunkowo prosty. Ostatnią pozytywną cechą jest wygoda, którą daje możliwość dopasowania modelu do danej instalacji.

Drugim rodzajem wkładki bezpiecznikowej jest typ wkładki NH- te pełnią funkcję zabezpieczenia miejsc małego napięcia, ale o dużej mocy. Można spotkać się z różnym określeniem dla tych wkładek, na przykład: wkładki nożowe (WN), bezpieczniki mocy (BM) lub wkładki topikowe przemysłowe. Współczesne wkładki NH to najpopularniejsze rozwiązanie stosowane w przemyśle, między innymi do zabezpieczania paneli fotowoltaicznych, elektrowni wiatrowych, silników elektrycznych oraz sieci energetycznych. Obudowa tych wkładek wykonana jest z z porcelany zwanej statytem. Z wkładki w obu kierunkach wychodzą kontakty oraz czujnik zadziałania. Wewnątrz bezpiecznika znajduje się piasek kwarcowy do gaszenia oraz topik. Kontakty, czyli noże tworzy się ze stopów miedzi, które mogą być posrebrzane. Ich system działania jest taki sam jak w przypadku wkładek topikowych. Zalety tego typu wkładek bezpieczeństwa to wysoka jakość wykonania, ich cena jest niska, czas reakcji w przypadku wystąpienia awarii jest o wiele szybszy niż w przypadku wyłączników.

Do grona wkładek bezpiecznikowych można zaliczyć też bezpieczniki automatyczne, chociaż uznaje się je za niestandardowe. System ich działania jest inny niż było to we wkładce topikowej. W tym przypadku nie dochodzi do stopienia, a do wzrostu rezystancji materiału, co prowadzi do rozłączenia obwodu. Bezpiecznik automatyczny „wyskakuje” z instalacji w chwili wystąpienia sytuacji awaryjnej. Jego cena jest nieco wyższa niż było to w poprzednich przypadkach, ale plusem jest fakt, że ten rodzaj nie jest jednorazowy i po wystąpieniu danej dysfunkcji wystarczy po prostu wpiąć go ponownie do instalacji.

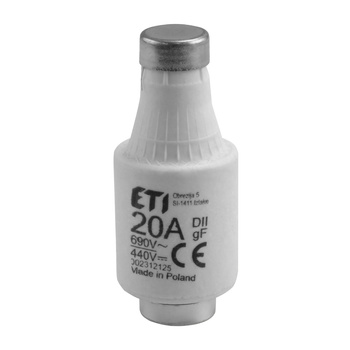

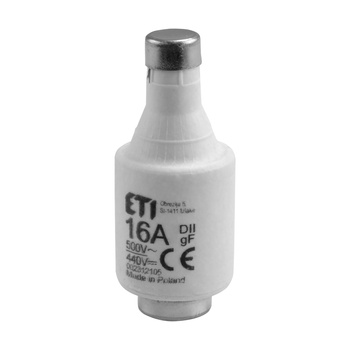

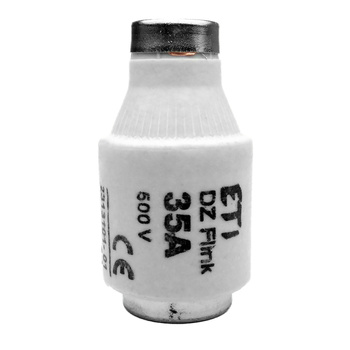

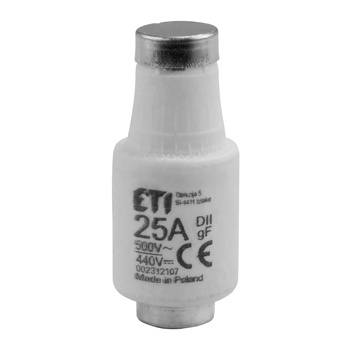

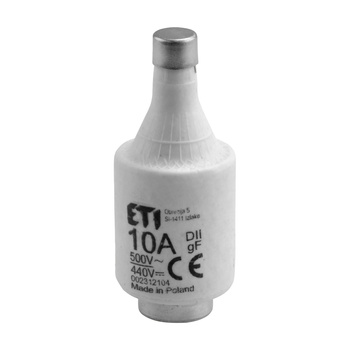

Ostatnim rodzajem zaliczanym do wkładek bezpiecznikowych to modele typu D- są najczęściej stosowanym modelem w gospodarstwach domowych, gdzie wykorzystuje się niewielka moc energetyczną. Ich budowa jest bardzo prosta- przypominają korek, który jest wkręcany w podstawkę. Wkładki typu D charakteryzują się także różnym prądem znamionowym, czyli maksymalną wartością natężenia jakie może obsłużyć urządzenie. Jego odpowiednie dopasowanie do instalacji jest bardzo ważne, dlatego należy zwrócić na to szczególną uwagę. Określone poziomy prądu, które wyrażane są w amperach oznacza się szczególnym kolorem na przykład- wkładka topikowa 2A kolorem różowym, 20A kolorem niebieskim, a 100A kolorem czerwonym.

W asortymencie naszej hurtowni posiadamy duży wybór wkładek bezpiecznikowych, producentów takich jak VCX, Kontakt Simon, Eaton czy ETI.
