Aparatura modułowa elektryczna – bezpieczna rozdzielnica i pełna kontrola instalacji
Aparatura modułowa elektryczna stanowi kluczowy element nowoczesnych instalacji zasilających. Rozdzielnica jest sercem każdego budynku, a jej niezawodność, ciągłość działania i standard bezpieczeństwa zależą od jakości zastosowanych w niej komponentów. Wszystkie aparaty modułowe przystosowane są do standaryzowanego montażu na szynie DIN (TH35), co zapewnia bezproblemową integrację, łatwą rozbudowę oraz estetykę prowadzenia połączeń.
Zadaniem nowoczesnej aparatury modułowej jest całodobowa ochrona obwodów przed zwarciami, przeciążeniami i groźnymi przepięciami, ochrona zdrowia i życia użytkowników przed porażeniem prądem, a także automatyzacja oraz optymalizacja zużycia energii. Zintegrowane rozwiązania modułowe stosuje się powszechnie w budownictwie mieszkaniowym, domach jednorodzinnych, systemach Smart Home, obiektach komercyjnych i biurowych oraz zaawansowanych aplikacjach przemysłowych.
Wyposażenie rozdzielnicy elektrycznej – podstawowe grupy aparatury modułowej
Aby instalacja elektryczna spełniała aktualne normy prawne (m.in. PN-HD 60364) oraz gwarantowała wysoki komfort użytkowania, w rozdzielnicy głównej i podrozdzielnicach stosuje się dopasowane do specyfiki obwodów aparaty zabezpieczające, sterujące i pomiarowe:
1. Aparatura zabezpieczająca przeciwzwarciowa i przeciążeniowa
Podstawowy filar ochrony przewodów instalacyjnych przed przegrzaniem i pożarem. Do tej grupy zaliczamy:

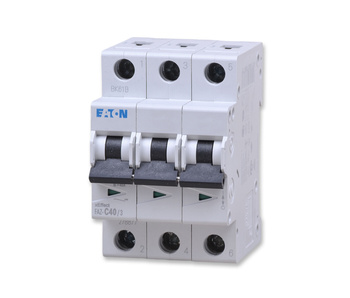

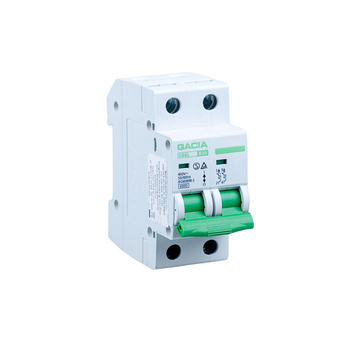

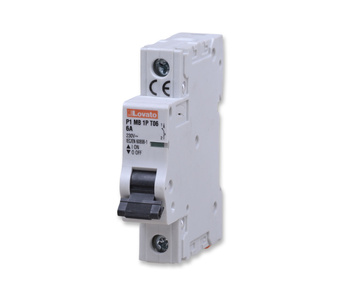

- Wyłączniki nadprądowe (tzw. eSki): Odpowiadają za natychmiastowe przerwanie obwodu w przypadku zwarcia lub długotrwałego przeciążenia. Oferujemy aparaty 1P, 2P, 3P i 4P o znamionowych zdolnościach łączeniowych 6 kA oraz 10 kA, dostosowane do specyfiki obciążenia:
- Charakterystyka B (np. B10, B16): Dedykowana do ochrony obwodów oświetleniowych i gniazd wtykowych ogólnego przeznaczenia.
- Charakterystyka C (np. C16, C20, C25): Do obwodów z silnikami, płytami indukcyjnymi, elektronarzędziami i sprzętem o podwyższonym prądzie rozruchowym.
- Charakterystyka D: Do ciężkich obciążeń indukcyjnych, transformatorów oraz urządzeń przemysłowych.
- Rozłączniki i wkładki bezpiecznikowe: Modułowe rozłączniki z wymiennymi wkładkami topikowymi, zapewniające wysoką zdolność wyłączalną przy znacznych prądach zwarciowych.
2. Aparatura ochrony przeciwporażeniowej i przeciwprzepięciowej
Część instalacji odpowiadająca za bezpośrednie bezpieczeństwo ludzi oraz sprzętu elektronicznego:

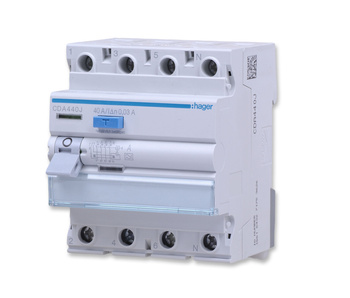

- Wyłączniki różnicowoprądowe (RCD): Błyskawicznie odłączają zasilanie po wykryciu prądu upływu (standardowo 30 mA), minimalizując ryzyko porażenia przy dotyku bezpośrednim lub pośrednim. Dostępne w wersjach 2-biegunowych (1-fazowych) i 4-biegunowych (3-fazowych) oraz klasach wyzwalania: AC (podstawowa), A (dla obwodów z elektroniką, RTV, AGD) oraz B (dla fotowoltaiki i ładowarek EV).

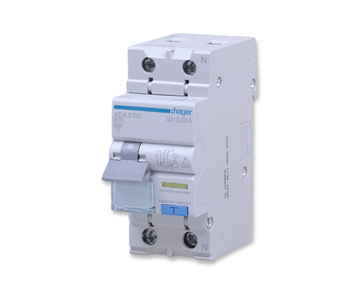

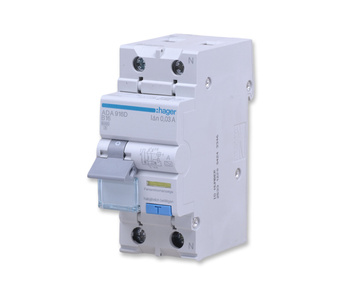

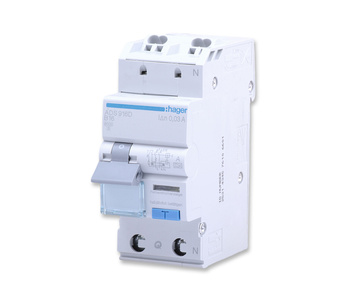

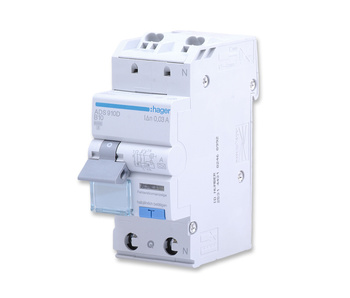

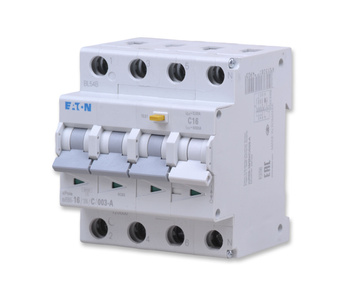

- Wyłączniki różnicowoprądowe z członem nadprądowym (RCBO): Łączą funkcję różnicówki i wyłącznika nadprądowego w jednym module, oszczędzając miejsce w obudowie rozdzielnicy.

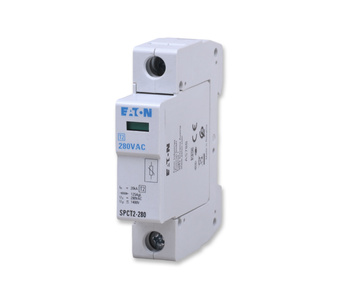

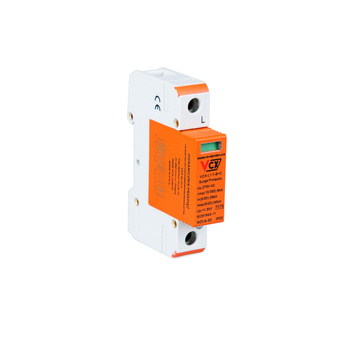

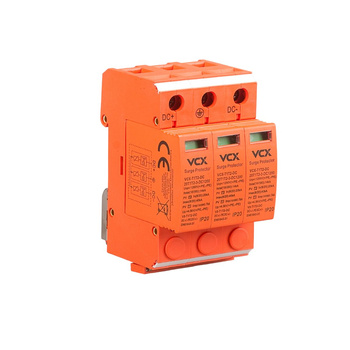

- Ograniczniki przepięć (SPD / ochronniki): Tarcza chroniąca telewizory, piece C.O., komputery i AGD przed skutkami wyładowań atmosferycznych oraz skokami napięcia w sieci. Oferujemy ochronniki Typu 1 (klasa B), Typu 2 (klasa C) oraz kompaktowe moduły zintegrowane T1+T2 (B+C) i T1+T2+T3 (B+C+D).
3. Aparatura kontrolna, sterująca i automatyka budynkowa
Umożliwia efektywne zarządzanie mediami i automatyzację codziennych procesów w budynku:
- Rozłączniki izolacyjne: Aparaty główne umożliwiające bezpieczne, ręczne odcięcie zasilania całej rozdzielnicy na czas prac serwisowych lub awaryjnych.

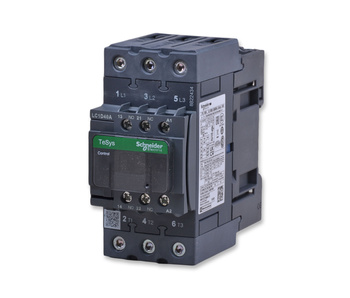

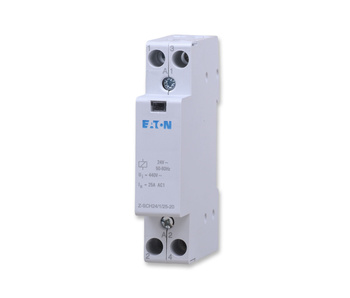

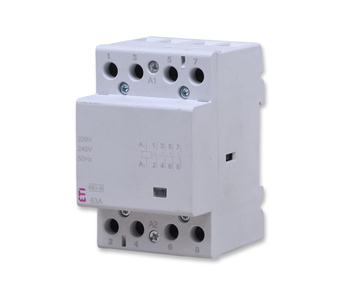

- Styczniki i przekaźniki modułowe: Styczniki do załączania dużych obciążeń (pompy, ogrzewanie elektryczne) oraz przekaźniki bistabilne (impulsowe) do wygodnego sterowania oświetleniem z wielu miejsc.
- Automatyczne przełączniki faz: Zapewniają ciągłość zasilania priorytetowych odbiorników jednofazowych w przypadku zaniku napięcia w jednej z faz sieci trójfazowej.
- Sterowniki czasowe i zmierzchowe: Zegary programowalne i automaty schodowe do inteligentnego zarządzania oświetleniem, roletami i ogrzewaniem.
4. Osprzęt pomiarowy, połączeniowy i akcesoria montażowe
Komponenty podnoszące estetykę, przejrzystość i bezpieczeństwo całej szafy rozdzielczej:
- Liczniki energii elektrycznej: Jednofazowe i trójfazowe liczniki na szynę DIN (w tym modele z certyfikatem MID) do precyzyjnego podliczania zużycia prądu.
- Szyny łączeniowe (grzebieniowe): Szyny widełkowe i sztyftowe zapewniające pewne, stabilne połączenie ciągów aparatów bez stosowania nieestetycznych mostków z kabli.
- Gniazdka modułowe na szynę TH35: Praktyczne gniazda serwisowe montowane wewnątrz rozdzielnicy do zasilania narzędzi i przyrządów pomiarowych.

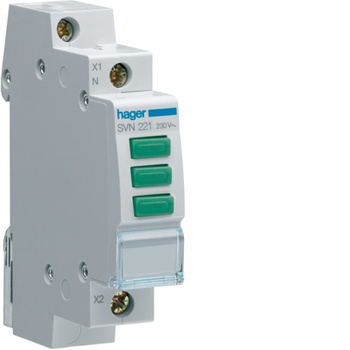

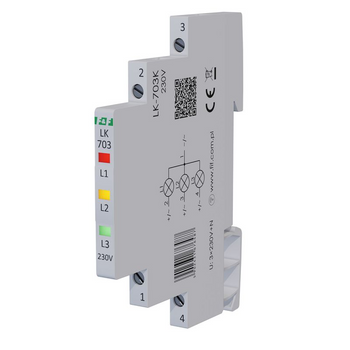

- Lampki kontrolne obecności faz, bloki rozdzielcze, złączki śrubowe, izolowane szyny N/PE, zasilacze modułowe oraz maskownice.
Dlaczego warto wybrać markową aparaturę modułową z naszej oferty?
W dziedzinie instalacji elektrycznych nie ma miejsca na kompromisy. Stawiamy wyłącznie na certyfikowany osprzęt od czołowych producentów osprzętu elektrotechnicznego: Hager, Eaton, Schneider Electric, Legrand, ETI, Zamel, F&F, VCX, Kanlux oraz innych renomowanych marek.
- Wysoka żywotność i odporność styków: Brak ryzyka zespawania lub wypalenia styków podczas wielokrotnego zadziałania pod obciążeniem.
- Gwarancja deklarowanych parametrów: Precyzyjne czasy reakcji i progi prądowe zgodne z charakterystyką wyzwalania.
- Szybki i pewny montaż: Precyzyjnie wykonane zaciski śrubowe oraz uchwyty montażowe przyspieszają i ułatwiają pracę instalatora.
Najczęściej Zadawane Pytania (FAQ)
1. Co oznacza skrót TH35 / DIN w odniesieniu do aparatury modułowej?
TH35 (zwana też szyną DIN lub szyną montażową) to znormalizowana metalowa szyna o szerokości 35 mm, montowana wewnątrz rozdzielnic elektrycznych. Wszytskie aparaty modułowe wyposażone są w uniwersalne zatrzaski, które umożliwiają błyskawiczny montaż i demontaż urządzeń na tej szynie bez użycia specjalistycznych narzędzi.
2. Czym różni się wyłącznik nadprądowy B16 od C16?
Oba wyłączniki posiadają ten sam prąd znamionowy (16 A), jednak różnią się progiem zadziałania wyzwalacza zwarciowego. Model B16 reaguje szybciej i jest przeznaczony do standardowych obwodów gniazd domowych oraz oświetlenia. Model C16 ma wyższy próg tolerancji na prąd rozruchowy, dlatego stosuje się go w obwodach z silnikami, indukcją, elektronarzędziami czy urządzeniami klimatyzacyjnymi.
3. Dlaczego nowoczesna instalacja wymaga ogranicznika przepięć (SPD)?
Ogranicznik przepięć chroni czułe urządzenia elektroniczne (RTV, AGD, piece C.O., automatykę domową) przed uszkodzeniem wskutek nagłych skoków napięcia. Przepięcia mogą powstać w wyniku pośredniego lub bezpośredniego uderzenia pioruna, a także podczas operacji łączeniowych w sieci energetycznej.
4. Jakie zalety ma stosowanie szyn łączeniowych (grzebieniowych) w rozdzielnicy?
Szyny łączeniowe zastępują tradycyjne mostki robione z przewodów. Zapewniają znacznie stabilniejszy i pewniejszy kontakt elektryczny, zmniejszają ryzyko poluzowania się zacisków, gwarantują przejrzystość w rozdzielni oraz znacząco skracają czas montażu całej instalacji.
5. Czym jest aparat RCBO i kiedy warto go zastosować?
RCBO to wyłącznik różnicowoprądowy z zintegrowanym członem nadprądowym. Łączy w jednej obudowie funkcję ochrony przed porażeniem (RCD) oraz ochrony przed zwarciem i przeciążeniem (eSka). Stosuje się go w celu zaoszczędzenia miejsca na szynie DIN oraz w sytuacjach, gdy chcemy niezależnie zabezpieczyć kluczowy obwód (np. obwód pompy ciepła lub serwerowni).
Skompletuj niezawodną rozdzielnicę w jednym miejscu
Poszukujesz sprawdzonych zabezpieczeń i komponentów do swojej instalacji? Skorzystaj z naszych filtrów kategorii, dobierz wyłączniki o odpowiednich parametrach prądowych i zamów atestowaną aparaturę modułową z szybką dostawą. **Potrzebujesz pomocy w doborze produktów? Skontaktuj się z naszymi doradcami technicznymi!**
