Czym jest wkładka bezpiecznikowa NH (WT) i jak jest zbudowana?

Wkładka bezpiecznikowa NH (skrót od niem. Niederspannungs-Hochleistungs-Sicherung – bezpiecznik niskiego napięcia o wysokiej zdolności wyłączalnej) to przemysłowe zabezpieczenie topikowe wyposażone w nożowe złącza stykowe. W polskiej nomenklaturze technicznej urządzenia te określa się tradycyjnie jako wkładki topikowe WT.

Solidna konstrukcja wkładki NH gwarantuje bezpieczne wygaszenie łuku elektrycznego bez ryzyka uszkodzenia zewnętrznej aparatury. Kluczowe elementy budowy to:

• Ceramiczny korpus: wysoce odporny na ekstremalne przyrosty temperatur oraz skoki ciśnienia podczas wyłączenia zwarciowego.
• Element topikowy: profilowana taśma miedziana lub posrebrzana, która ulega precyzyjnemu przetopieniu przy przekroczeniu prądu krytycznego.
• Piasek kwarcowy: wypełnienie pełniące funkcję gasiwa – błyskawicznie absorbuje energię łuku elektrycznego i go chłodzi.
• Noże stykowe: masywne, posrebrzane miedziane stykowe elementy nożowe zapewniające niską rezystancję połączenia w podstawie.
• Wskaźnik zadziałania: czytelny element wizualny (wybijak/płytka) sygnalizujący stan przepalenia bezpiecznika.

Rozmiary i gabaryty wkładek bezpiecznikowych nożowych NH

System NH wykazuje pełną standaryzację wymiarową. Różne wielkości obudów zapobiegają przypadkowej instalacji wkładki o zbyt wysokim prądzie w obwodzie o niższej obciążalności:

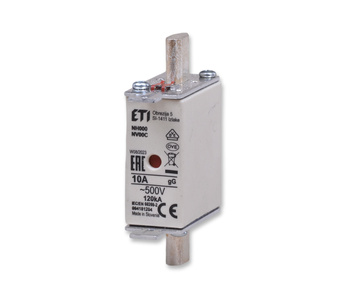

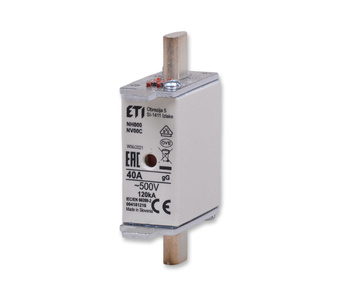

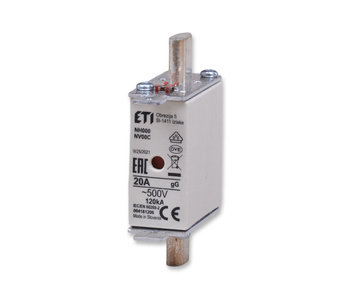

• NH000 (C00): miniaturowy wariant stosowany w kompaktowych rozłącznikach i szafkach zasilających (prądy najczęściej do 100 A).

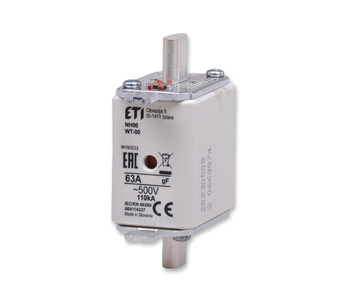

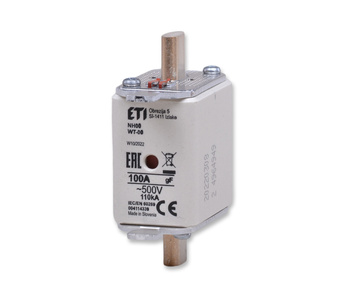

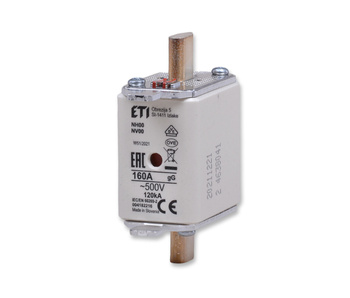

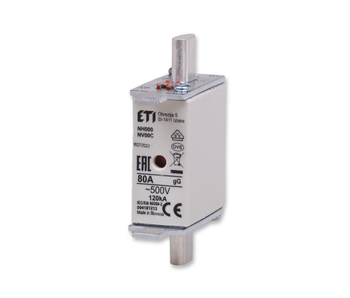

• NH00: powszechnie stosowana wkładka bezpiecznikowa NH00 obsługująca prądy do 160 A.

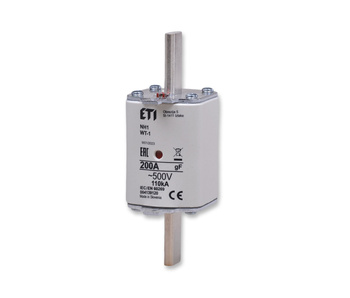

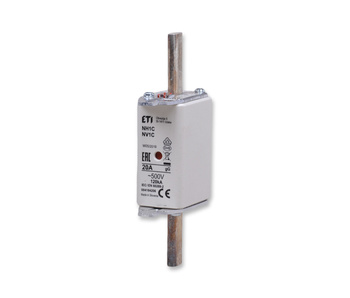

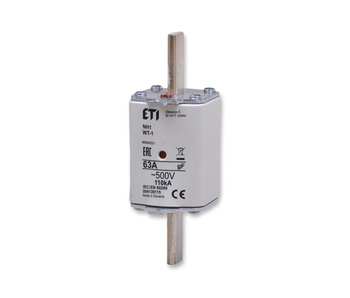

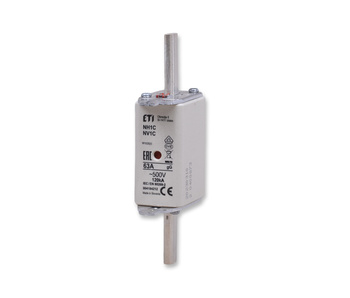

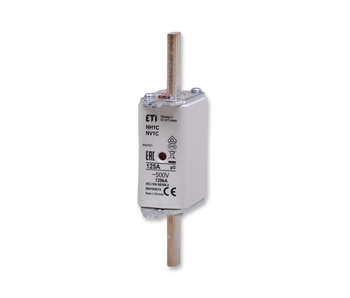

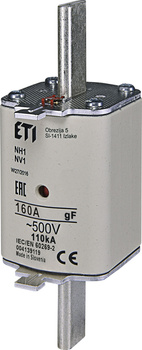

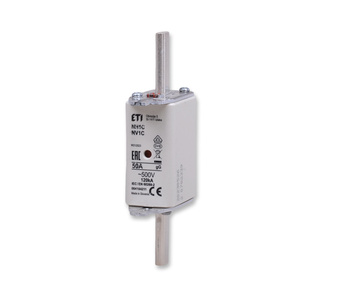

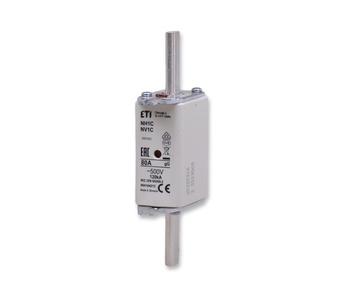

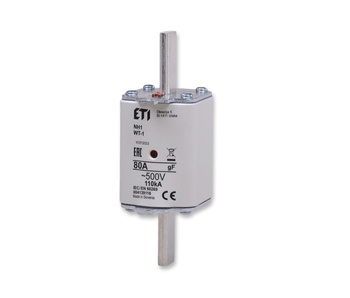

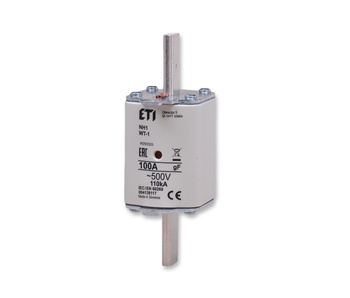

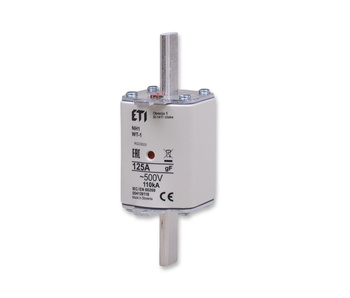

• NH1: przeznaczona do obwodów średniej mocy w podrozdzielnicach zakładowych (do 250 A).

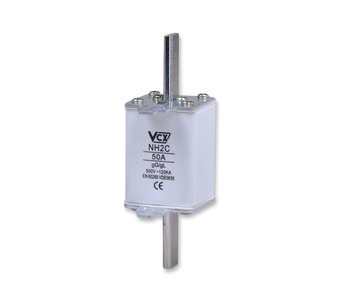

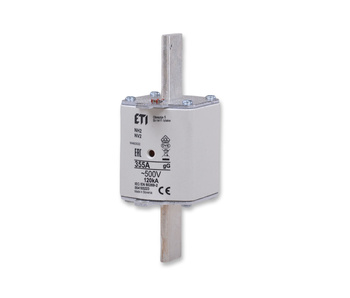

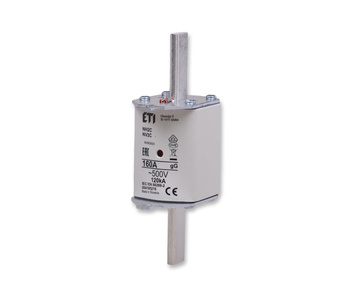

• NH2: stosowana w głównych torach zasilających i liniach kablowych (do 400 A).

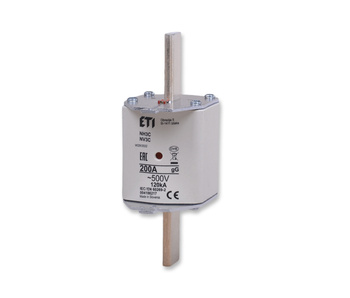

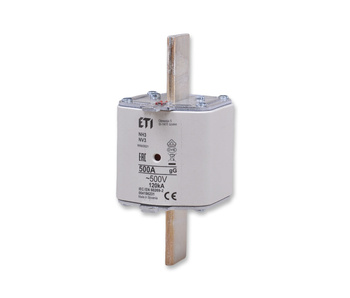

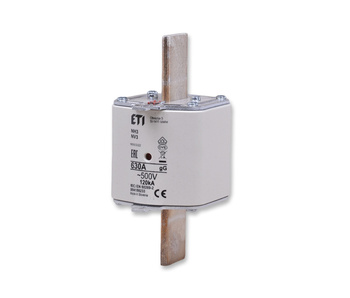

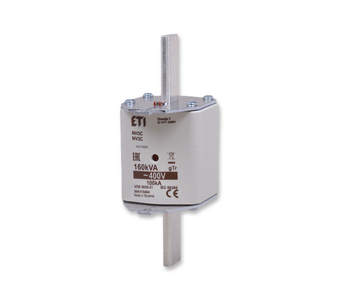

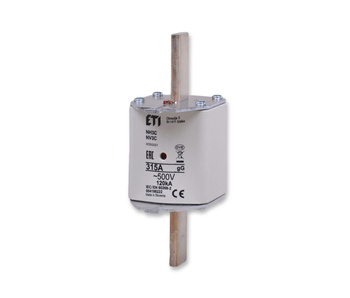

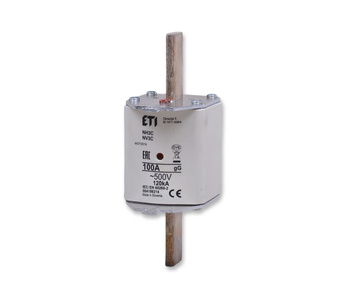

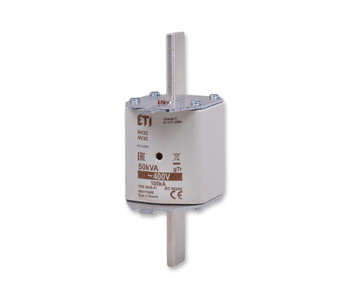

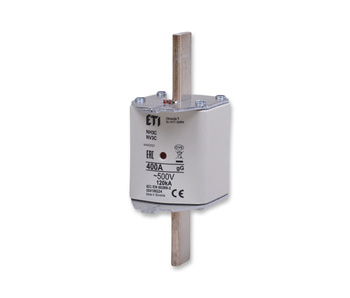

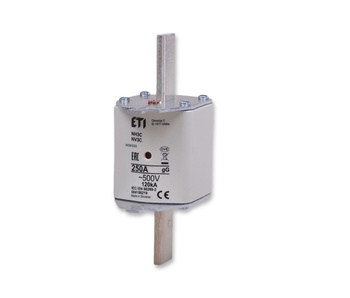

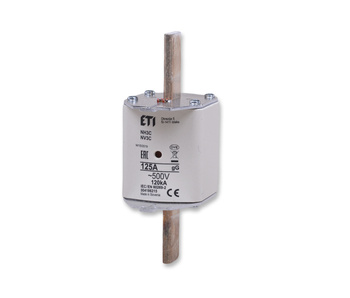

• NH3: zabezpieczenie stacji transformatorowych i dużych obwodów przemysłowych (do 630 A).
• NH4 / NH4a: największe bezpieczniki mocy dedykowane do najcięższych zastosowań przemysłowych (do 1250 A).

Charakterystyki czasowo-prądowe – jak wybrać właściwy typ?

Wybór właściwej wkładki topikowej NH zależy od charakteru chronionego obwodu i występujących w nim prądów udarowych:

• Charakterystyka gG (dawniej gL): ochrona pełnozakresowa (od przeciążeń i zwarć) przewodów oraz kabli zasilających ogólnego przeznaczenia.
• Charakterystyka aM: ochrona niepełnozakresowa (wyłącznie od zwarć) dla obwodów silnikowych. Odporna na wysokie prądy rozruchowe silników bez ryzyka niepotrzebnego zadziałania.
• Charakterystyka gM: ochrona dualna łącząca właściwości zwłoczne charakterystyki aM z podstawową ochroną przeciążeniową kabla.
• Charakterystyka gR / aR: superszybka ochrona przeznaczona do zabezpieczania wrażliwych urządzeń półprzewodnikowych (falowniki, prostowniki).

Bezpieczny montaż i eksploatacja bezpieczników nożowych

1. Obsługa uchwytem izolacyjnym: Wymiana wkładek nożowych NH umieszczonych w otwartych podstawach bezpiecznikowych powinna być wykonywana wyłącznie przy użyciu atestowanego uchwytu (WT/NH) z rękawem ochronnym.
2. Uwzględnij prąd załączeniowy: Przy zabezpieczaniu transformatorów oraz baterii kondensatorów dobieraj wkładki z uwzględnieniem kilkucyklowych prądów udarowych.
3. Kontrola stanu styków: Podczas przeglądów instalacji warto stosować badania termowizyjne. Podwyższona temperatura w rejonie noży wkładki sygnalizuje słaby docisk styków w podstawie.

Najczęściej zadawane pytania (FAQ)

Czym jest wkładka bezpiecznikowa nożowa NH?

Wkładka bezpiecznikowa nożowa NH to przemysłowe zabezpieczenie topikowe o wysokiej zdolności wyłączalnej (do 120 kA), służące do ochrony kabli, transformatorów i maszyn przed skutkami zwarć oraz przeciążeń w sieciach niskiego napięcia.

Dlaczego wkładki NH różnych wielkości mają różne wymiary fizyczne?

Różne wymiary fizyczne wkładek NH00, NH1, NH2 czy NH3 stanowią celowe zabezpieczenie mechaniczne przed błędnym montażem. Wkładka o większym gabarycie i wyższym prądzie znamionowym nie zmieści się fizycznie w mniejszej podstawie, co zapobiega przeciążeniu instalacji.

Jak często należy wymieniać wkładki bezpiecznikowe NH?

Sprawne wkładki bezpiecznikowe NH nie wymagają okresowej wymiany eksploatacyjnej. Bezpiecznik wymieniamy wyłącznie po jego zadziałaniu (przepaleniu) lub w przypadku stwierdzenia uszkodzeń mechanicznych ceramiki bądź śladów przegrzania styków nożowych.

Czym różni się wkładka gG od wkładki aM?

Wkładka gG zapewnia pełną ochronę przewodów i urządzeń zarówno przed zwarciami, jak i przeciążeniami. Wkładka aM jest wkładką niepełnozakresową chroniącą wyłącznie przed zwarciami – została zaprojektowana do ochrony silników elektrycznych i jest odporna na wysokie prądy rozruchowe.

Dlaczego wkładka bezpiecznikowa NH jest wypełniona piaskiem kwarcowym?

Drobnoziarnisty piasek kwarcowy pełni funkcję środka gaśniczego. W momencie stopienia taśmy topikowej powstaje łuk elektryczny o temperaturze kilku tysięcy stopni Celsiusza. Piasek kwarcowy pochłania jego energię, chłodzi go i gasi w ułamku sekundy, chroniąc obudowę przed rozerwaniem.
