Aparatura elektryczna to urządzenia, których zadaniem jest regulacja całego układu prądowego, czyli instalacji elektrycznej, zabezpieczeń, dokonywania pomiarów oraz odczytów parametrów. W skład aparatury elektrycznej wchodzą także elementy zarządzające, takie jak czujniki, przełączniki, wyłączniki nadprądowe i rozłączniki, które są nieodłącznym elementem każdej instalacji elektrycznej. Ich podstawową funkcją jest ochrona urządzeń elektrycznych przed zwarciami i przeciążeniami, które mogą prowadzić do uszkodzenia sprzętu, przepalenia przewodów, porażenia prądem lub pożaru. Bardzo ważne jest, aby aparatura elektryczna była odpowiednio dobrana przez wykwalifikowanych specjalistów, co gwarantuje bezpieczeństwo i niezawodność instalacji. Zacznijmy więc od omówienia roli wyłączników.

Wyłącznik nadprądowy pełni kluczową funkcję ochronną w instalacji elektrycznej- zapobiega skutkom zwarć i przepięć. Jego zadaniem jest automatyczne odłączenie obwodu elektrycznego, gdy wystąpi nadmierny prąd (przeciążenie lub zwarcie). Wyłączniki nadprądowe są skonstruowane tak, aby szybko reagować na nieprawidłowości, co pozwala uniknąć awarii, uszkodzeń urządzeń oraz ryzyka pożaru. Przy doborze wyłącznika nadprądowego kluczowe jest dobranie odpowiedniej wartości natężenia prądu- najczęściej stosowane są wyłączniki o wartościach od 10A do 63A w instalacjach niskiego napięcia. Ponadto, ogranicznik mocy służy do odłączania zasilania w sytuacjach, gdy zapotrzebowanie na prąd przekracza możliwości sieci elektrycznej, co pomaga kontrolować przepływ mocy w instalacji. Nasz sklep oferuje szeroki wybór aparatury elektrycznej, w tym wyłączników nadprądowych i ograniczników mocy renomowanej marki Eaton, która gwarantuje wysoką jakość i bezpieczeństwo użytkowania.

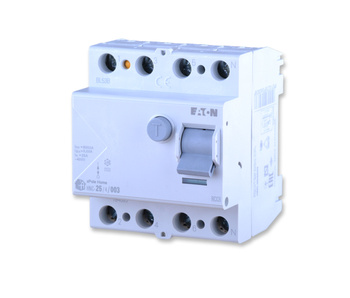

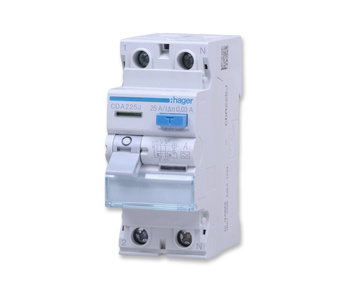

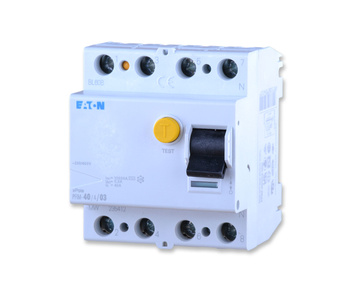

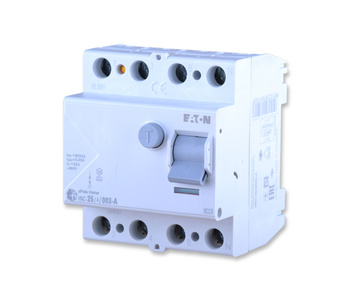

Wyłącznik różnicowoprądowy, zwany potocznie różnicówką, to niezbędny element każdej instalacji elektrycznej, którego głównym zadaniem jest ochrona użytkowników przed porażeniem prądem elektrycznym. Wyłącznik różnicowoprądowy zabezpiecza także urządzenia elektryczne przed uszkodzeniem spowodowanym awariami instalacji elektrycznej. Mechanizm działania polega na przerwaniu ciągłości obwodu elektrycznego, gdy wartość prądu różnicowego przekracza dopuszczalne normy. Montaż wyłącznika polega na przepuszczeniu przez niego przewodów fazowych i neutralnych, co pozwala na szybkie odłączenie zasilania w razie wykrycia awarii.

Wyłącznik różnicowoprądowy składa się ze styków, torów prądowych, przycisku testowego oraz wyzwalacza, który monitoruje upływ prądu. Na rynku dostępne są różne rodzaje wyłączników różnicowoprądowych, które różnią się między sobą wartością prądu różnicowego, jaki są w stanie obsłużyć. Wyłączniki wysokoczułe o wartości do 30 mA stosuje się w miejscach o wysokim ryzyku pożaru, takich jak kuchnia czy łazienka. Wyłączniki średnioczułe (od 30 do 500 mA) montuje się w domach mieszkalnych oraz na placach budowy. Natomiast wyłączniki niskoczułe (do 500 mA) pełnią funkcję głównego zabezpieczenia instalacji elektrycznej i chronią obwody o dużym upływie prądu.

Wyłączniki różnicowoprądowe mogą być jednofazowe lub trójfazowe. W instalacji jednofazowej o napięciu 230 V, która jest powszechna w domach, można przesyłać moc do około 6 kW, co pozwala na bezpieczne korzystanie ze sprzętów AGD, takich jak pralka, telewizor czy zmywarka. Natomiast instalacja trójfazowa, o napięciu 230-400 V, składa się z trzech obwodów prądu przemiennego i jest stosowana w sytuacjach, gdy moc przekracza 6 kW. System trójfazowy jest niezbędny w nowoczesnych domach, gdzie podłączonych jest wiele urządzeń jednocześnie oraz w przypadku ogrzewania elektrycznego. Wyłączniki różnicowoprądowe trójfazowe są również powszechnie stosowane w firmach, zakładach przemysłowych oraz dużych obiektach użyteczności publicznej.

Wyłącznik silnikowy chroni silnik elektryczny przed uszkodzeniem w przypadku zwarcia lub przeciążenia. Jego podstawową funkcją jest zabezpieczanie obwodów prądowych silnika. Wyłącznik silnikowy odcina zasilanie, reagując na prąd zwarciowy oraz przeciążeniowy. Jest powszechnie stosowany w przemyśle i automatyce. Wyróżniamy wyłączniki silnikowe jedno- oraz trójfazowe. Każdy wyłącznik silnikowy posiada termiczny wyzwalacz przeciwprzeciążeniowy, który chroni uzwojenie silnika, a wyzwalacz elektroniczny zabezpiecza przed zwarciem lub zanikiem fazy. Odpowiedni dobór parametrów wyłącznika silnikowego jest kluczowy, aby zapewnić poprawny rozruch oraz bezawaryjną pracę silnika.

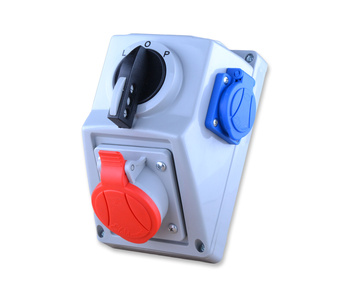

Kolejnym ważnym elementem jest rozłącznik elektryczny. Czym różni się on od wyłącznika i do czego służy? Rozłącznik elektryczny to urządzenie służące do bezpiecznego włączania i wyłączania prądu roboczego w instalacjach elektrycznych. Prąd w rozłączniku nie może przekraczać dziesięciokrotności prądu znamionowego. Najprostszy przykład rozłącznika to stycznik. Rozłączniki sterują również prądem przeciążeniowym i mogą być wyposażone w bezpiecznik – wtedy nazywamy je rozłącznikami bezpiecznikowymi. Takie urządzenia są powszechnie stosowane w sieciach rozdzielczych, przemysłowych rozdzielnicach, blokach mieszkalnych oraz dużych obiektach użyteczności publicznej.

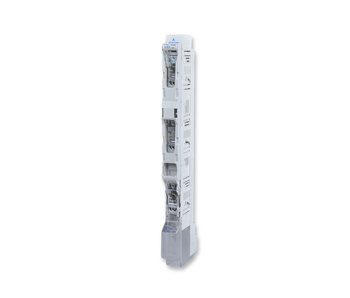

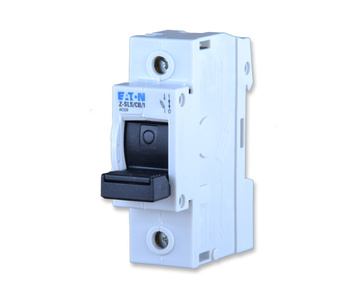

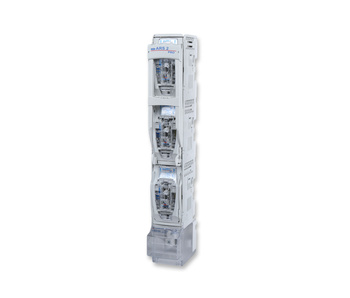

Rozłącznik bezpiecznikowy składa się z oprawy bezpiecznikowej i wkładki topikowej, która przepala się w momencie zwarcia. To powoduje przerwanie obwodu i odcięcie zasilania, chroniąc tym samym urządzenia elektryczne oraz całą instalację przed przeciążeniem, pożarem i porażeniem prądem. Rozłączniki bezpiecznikowe występują w różnych wariantach, dlatego ważny jest ich właściwy dobór. Hurtownia elektryczna elprice.pl oferuje rozłączniki renomowanych marek takich jak Apator, Eaton i Hager- zapraszamy do zapoznania się z ofertą.

Rozłączniki mocy pełnią funkcję izolatorów instalacji elektrycznej. Mogą być wyposażone w napędy silnikowe lub obrotowe, umożliwiające zdalne załączanie i wyłączanie. Wyzwalacz napięciowy, wbudowany w wiele rozłączników mocy, współpracuje z wyłącznikiem przeciwpożarowym, co znacząco podnosi poziom bezpieczeństwa i ochrony mienia.

Rozłącznik izolacyjny to jeden z najczęściej stosowanych łączników elektrycznych, niezbędny w każdej rozdzielnicy elektrycznej. Jego podstawową funkcją jest przewodzenie energii do głównego obwodu instalacji oraz odłączanie obwodu w sytuacjach awaryjnych. Nazwa wskazuje, że pełni też funkcję izolacyjną – dzięki temu prace przy instalacji elektrycznej są bezpieczne. Przy doborze rozłącznika izolacyjnego kluczowe są parametry techniczne: liczba biegów, głębokość wbudowania, obecność lampki sygnalizacyjnej, norma IEC/EN, wytrzymałość zwarciowa, stopień ochrony oraz obsługiwany prąd znamionowy.

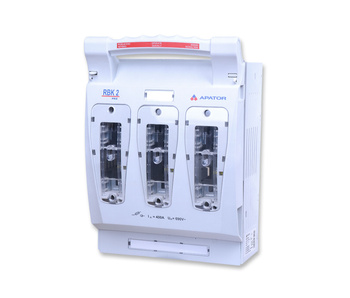

Rozłączniki izolacyjne dostępne są w różnych wariantach: z wyzwalaczem lub z przerwą stykową. Najpopularniejsze typy to RBK – stosowany w szafach kablowych, tablicach i rozdzielnicach, FR – posiadający kilka biegów, oraz typ R – wykorzystywany w sieciach trójfazowych jako główny rozłącznik instalacji elektrycznej.

Podsumowując temat rozłączników elektrycznych i wyłączników, warto podkreślić ich kluczową rolę w każdej instalacji elektrycznej. Są to niezbędne elementy zabezpieczeń, które pełnią wiele ważnych funkcji w systemach elektrycznych. Często zdarza się, że wiele osób myli wyłączniki i rozłączniki. Rozłącznik elektryczny służy do bezpiecznego włączania i wyłączania prądów roboczych, zwarciowych oraz przeciążeniowych. Natomiast wyłącznik elektryczny jest łącznikiem, który umożliwia włączanie, przewodzenie oraz wyłączanie prądów w obwodach elektrycznych. Ich podstawowym zadaniem jest ochrona instalacji elektrycznej oraz podłączonych urządzeń przed zwarciami, przeciążeniami i awariami. Dzięki nim zapobiegamy również ryzyku pożaru oraz porażenia prądem elektrycznym. To urządzenia, które gwarantują bezpieczeństwo użytkowników oraz bezawaryjne działanie instalacji elektrycznych. Dlatego przy wyborze odpowiedniego osprzętu elektrycznego zawsze warto korzystać z porad fachowców i zwracać uwagę na jakość produktów oraz certyfikaty bezpieczeństwa.
