Kable elektryczne zimą- jakie wybrać i jak je prawidłowo układać przy mrozie?

Przewody ziemne są podstawowym elementem instalacji elektrycznej. Przewodzą energię elektryczną. W produkcji kabli wykorzystuje się przewody miedziane, aluminiowe i stalowe. Warto wybierać przewody miedziane, ponieważ są one odporne na korozję i świetnie przewodzą prąd. Kable ziemne są powszechnie stosowane w instalacjach elektrycznych. Wybór kabli ziemnych uzależniony jest od rodzaju środowiska ich pracy. Kable ziemne posiadają solidną i odporną powłokę zewnętrzną oraz dodatkową warstwę izolacyjną. Gruba izolacja chroni przed napięciami indukcyjnymi oraz uszkodzeniami mechanicznymi. Kable mogą posiadać zbrojenie, które chroni je przed obciążeniem. Przewody muszą być układane w odpowiedniej warstwie gruntu.

Kiedy układać kable w ziemi?

Instalacje ziemne mogą przybierać rozmaite formy- jest to zależne od projektu i wielkości przedsięwzięcia. Niewątpliwie są one niezbędne i służą do efektywnego przesyłania energii elektrycznej oraz danych w zmiennych warunkach pogodowych. Idealnie sprawdzają się w projektach oświetlenia zewnętrznego, ogrodowego, podłączenia bramy wjazdowej, domofonu, kamer monitoringu oraz doprowadzenia energii, internetu czy telekomunikacji do budynku, tam gdzie instalacja naziemna nie wchodzi w grę. Instalacje podziemne są osłonięte, pokryte grubą warstwą gleby, bezpieczne i trwałe. Muszą być jednak odpowiednio układane, z zachowaniem wszelkich norm i przepisów prawnych.

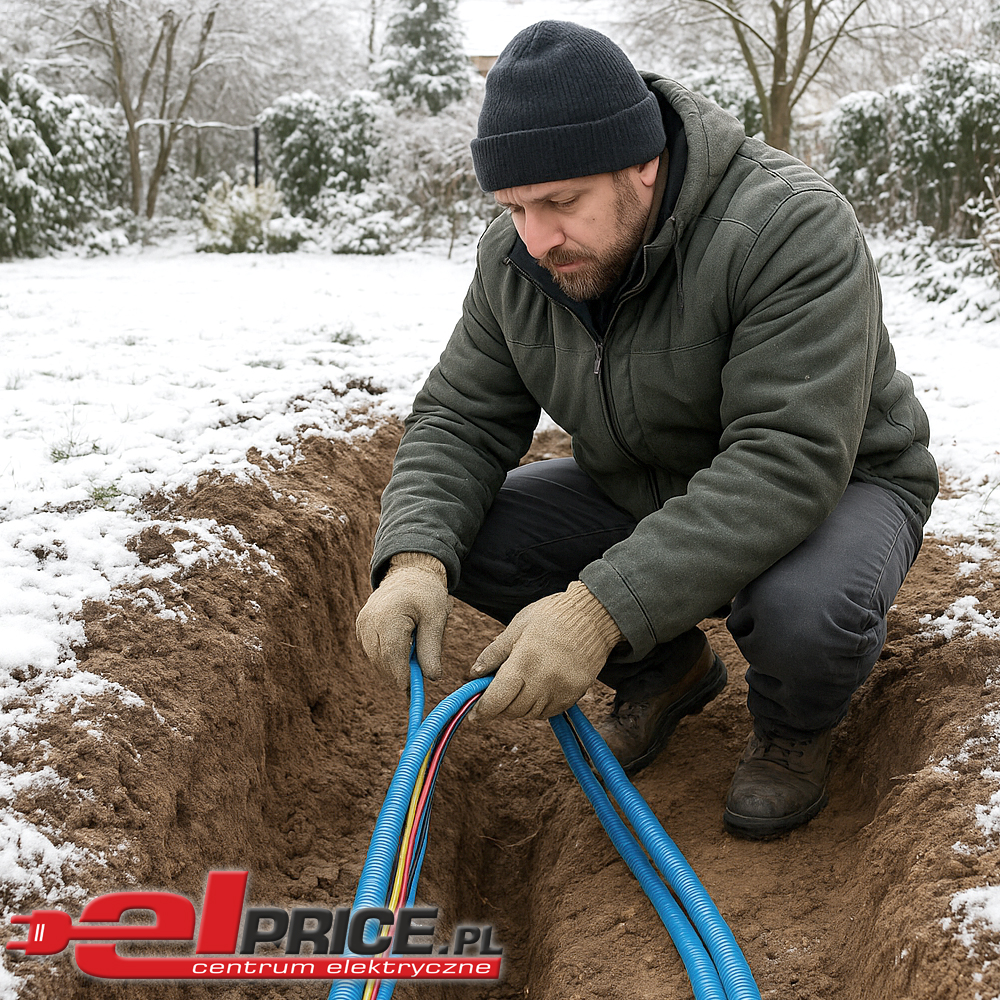

Projekt instalacji powinien wyznaczać prostą trasę linii kablowej. Gdy gleba jest piaszczysta, kable można układać bezpośrednio na dnie wykopu. Inny rodzaj gleby wymaga, by na dnie wykopu umieścić warstwę piasku, a następnie położyć na niej kable i ponownie zasypać piaskiem. Warstwy piasku muszą mieć minimum 10 cm. Istotne jest oznaczenie linii kablowej- stosuje się do tego specjalną siatkę lub folię z tworzywa sztucznego, koloru niebieskiego dla kabli o napięciu znamionowym do 1 kV lub czerwonego dla kabli o napięciu powyżej 1 kV. Następnie zasypujemy kable i materiał warstwą piasku na wysokość około 30 cm. Po przeprowadzeniu kabli należy zakopać wykop i doprowadzić grunt do należytego stanu. Następnie trzeba podłączyć okablowanie do skrzynki rozdzielczej i przeprowadzić test sprawdzający prawidłowość połączenia instalacji elektrycznej. Jeśli instalacja działa bez zarzutu, sukces jest osiągnięty.

Jakie są wytyczne odnośnie układania kabli?

Kable należy umieszczać w ziemi na głębokości:

• 0,5 m- dla kabli o mocy mniejszej niż 1 kV w instalacjach miejskich, pod chodnikami lub drogami,

• 0,7 m- w gruntach położonych poza użytkami rolnymi,

• 0,8 m- w instalacjach o napięciu 1–20 kV, umieszczonych poza gruntami rolnymi,

• 0,9 m- w instalacjach o mocy 20–30 kV, znajdujących się na użytkach rolnych,

• 1,0 m- dla kabli o mocy przekraczającej 30 kV.

Kable układane są poniżej poziomu głębokości zamarzania gruntu. W Polsce wyróżniamy cztery strefy zamarzania gruntu:
I- 0,8 m, II- 1 m, III- 1,2 m, IV- 1,4 m.

Jakich przewodów użyć, by sprostały warunkom pogodowym zimą?

• YKY- przystosowane do warunków pod ziemią, posiadają miedziane żyły oraz izolację z polwinitu. Są odporne na uszkodzenia mechaniczne, stosowane w instalacjach niskiego napięcia.

• YAKY- żyły aluminiowe, osłona polwinitowa. Tańsze, lecz mają słabszą zdolność przewodzenia niż kable miedziane. Można je układać bezpośrednio w gruncie lub w kanałach kablowych.

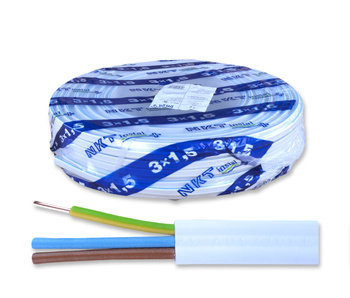

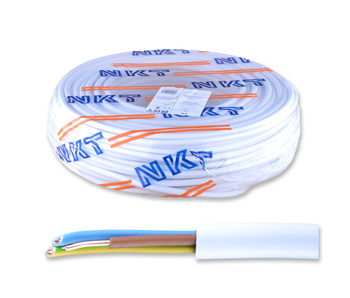

• YDY- miedziane żyły z izolacją polwinitową. Można je układać w ziemi wyłącznie w specjalnych osłonach, ponieważ nie posiadają dodatkowej izolacji. Stosowane także w instalacjach wewnętrznych.

• XRUHAKXS- żyły aluminiowe, izolacja z polietylenu sieciowego, powłoka zewnętrzna PCV. Stosowane w instalacjach średniego napięcia, bardzo odporne na warunki środowiskowe i uszkodzenia.

• X2XSY- kable miedziane z izolacją z polietylenu sieciowego, powłoka PCV. Idealne do prac ziemnych- odporne i wytrzymałe.

Występują również kable ziemne telekomunikacyjne żelowane, których żyły są izolowane żelem hydrofobowym. Posiadają powłokę odporną na wilgoć i uszkodzenia.

Niezbędne w instalacjach ziemnych okazują się osłony i rury zabezpieczające- specjalnie zaprojektowane pancerze chroniące kable elektryczne i teletechniczne. Idealnie zabezpieczają przewody przed wilgocią, gryzoniami i obciążeniem. Umożliwiają łatwą wymianę kabli lub ich dołożenie w razie potrzeby. Do grupy rur osłonowych zaliczamy rury karbowane typu AROT- elastyczne i wytrzymałe osłony, wykonane w formie karbowanej, różnych rozmiarów. Posiadają pilot w postaci linki i są odporne na zgniatanie. Hurtownia elektryczna Elprice.pl posiada szeroką ofertę kabli i rur ochronnych o różnych przekrojach.

Wybór odpowiedniego kabla ziemnego gwarantuje zadowolenie i spokój na długie lata. Warto wybierać kable najlepszej jakości, z mocną osłoną zewnętrzną. Przewody powinny być wykonane z miedzi. Stosowane są również kable ziemne wielodrutowe, posiadające podwójną izolację.

Jakie parametry powinny mieć dobrej jakości kable ziemne?

Przy doborze kabli warto uwzględnić ich przeznaczenie, typ instalacji, napięcie znamionowe, materiał przewodzący żył (miedź lub aluminium), trasę i długość instalacji, warunki środowiskowe, grubość przewodu, liczbę żył oraz obowiązujące normy i zasady bezpieczeństwa. W nowoczesnych kablach ziemnych stosuje się żyły miedziane, doskonale przewodzące energię. W doborze odpowiednich kabli pomogą projektanci instalacji i eksperci w branży elektrycznej. Nie warto podejmować decyzji pochopnie, bez konsultacji z fachowcami. Taka inwestycja jest kosztowna i musi być wykonana profesjonalnie, z uwzględnieniem norm prawnych i zasad bezpieczeństwa. Projekt jest poddawany specjalistycznym testom i musi być odebrany do użytku. Na instalacji elektrycznej nie wolno oszczędzać- przyniesie to odwrotne skutki i narazi właściciela na dodatkowe koszty renowacyjne.

Gdzie zakupić odpowiednie kable i akcesoria?

Sklep Elprice.pl posiada bogatą gamę kabli oraz rur karbowanych do zastosowań ziemnych. Oferta obejmuje kable ziemne o różnych przekrojach znanych firm, takich jak Elpar czy NKT. Warto zapoznać się z pełną ofertą sprzedażową i zaopatrzyć się w kompletną gamę akcesoriów montażowych, dostępnych w hurtowni elektrycznej Elprice.

Bezpieczeństwo i trwałość instalacji to podstawa- warto inwestować w sprawdzone, wysokiej jakości kable ziemne. Czasem należy wprowadzić zmiany w instalacji, dlatego warto rozważyć zastosowanie rur o większej średnicy lub poprowadzenie dodatkowej trasy kablowej. Należy także regularnie konserwować i kontrolować stan instalacji.
