Najlepsze puszki, złączki, peszle i akcesoria- małe elementy, wielkie znaczenie dla trwałości instalacji.

2025-12-12

Każda instalacja elektryczna zbudowana jest z wielu elementów i stanowi spójną sieć połączeń elektrycznych. By wszystkie te elementy mogły ze sobą współgrać, należy przyłożyć wszelkich starań do ich prawidłowego połączenia. Tu z pomocą przychodzą akcesoria montażowe i narzędzia manualne, służące do sprawnego montażu poszczególnych elementów systemu. Każda instalacja elektryczna składa się z komponentów niezbędnych do prawidłowego działania systemu elektrycznego w mieszkaniach, obiektach usługowych, przemysłowych i komercyjnych.

W skład układu elektrycznego wchodzi:

rozdzielnica
aparatura elektryczna i elektroniczna
przewody
osłony i zabezpieczenia
gniazda i łączniki
osprzęt łączeniowy
oprawy oświetleniowe
akcesoria montażowe

Do czego służą poszczególne elementy instalacji?

Rozdzielnica stanowi centralny punkt instalacji. To w niej znajdują się delikatne aparaty elektryczne, zabezpieczenia, wyłączniki, przekaźniki, mocowane na listwach i inne akcesoria. Nowoczesne instalacje kładą duży nacisk na jakość i efektywność zużycia energii elektrycznej. To bezpieczne i wielofunkcyjne systemy ułatwiające zarządzanie instalacją. Skrzynka rozdzielcza rozprowadza energię elektryczną poprzez wyprowadzone z niej obwody. Prąd znajdujący się w przewodach płynie do wszystkich punktów elektrycznych w budynku: oświetlenia, gniazdek, wyłączników, a także na zewnątrz budynku- oświetlenia zewnętrznego, gniazd, urządzeń ogrodowych.

Każdy obwód powinien być odpowiednio zabezpieczony choćby wyłącznikiem nadprądowym. W razie awarii zadziała wyłącznik różnicowoprądowy, który odcina całkowicie dopływ prądu. Instalacja elektryczna ukryta jest pod tynkiem i na ogół nie rzuca się w oczy, jednak można ją również poprowadzić natynkowo.

Jakie elementy wchodzą w skład osprzętu łączeniowego?

Puszki elektryczne stosowane są w instalacjach elektrycznych do bezpiecznego łączenia przewodów. Używane do montażu gniazd i przełączników zapewniają ochronę instalacji zgodną z normami. Co ważne- służą również do ochrony przewodów elektrycznych oraz użytkowników przed porażeniem prądem. Puszki instalacyjne występują w wielu rozmiarach. Ich wybór jest uzależniony od typu instalacji oraz miejsca montażu. Wyróżniamy puszki natynkowe i podtynkowe.

Rodzaje puszek elektrycznych:

Puszki podtynkowe- montowane w ścianie, niewidoczny, ale niezbędny element instalacji.

Puszki natynkowe- montowane na ścianie, w garażach, pomieszczeniach gospodarczych, halach przemysłowych.

Puszki hermetyczne- zapewniają ochronę przed wilgocią i kurzem (wysoki stopień IP).

Puszki wielokrotne- umożliwiają montaż kilku gniazd w jednej komorze.

Jaką puszkę wybrać?

Wybór odpowiedniej puszki zależy od:

estetyki pomieszczenia
przeznaczenia
rodzaju instalacji

Puszki różnią się rozmiarem i kształtem. Ich średnica musi być dobrana odpowiednio do ilości przewodów. Standardowa średnica puszki to 60 mm. Głębokość również ma znaczenie- standardowo 60 mm.

Materiał puszek powinien być trwały- tworzywo sztuczne, metal lub kompozyt. Puszki mogą być w kolorach: szarym, czarnym, niebieskim, pomarańczowym, żółtym lub białym. Powinny posiadać atesty, być ognioodporne lub mieć odpowiedni stopień ochrony IP.

Złączki

Złączka elektryczna to niewielki moduł, którego najważniejszym zadaniem jest prawidłowe połączenie oddzielnych przewodów. Wielkości przewodów zasilających YDYp określa się w mm²- chodzi o przekrój żyły. Z kolei przewody sygnalizacyjne i komunikacyjne mierzone są w mm- chodzi o średnicę.

Firma WAGO jest wiodącym producentem złączek elektrycznych.

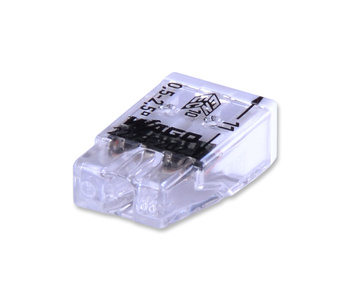

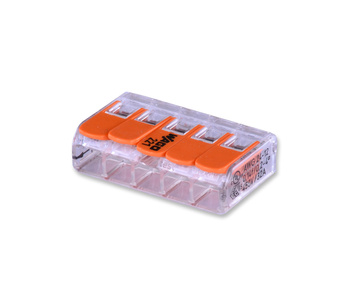

Rodzaje złączek WAGO stosowanych w puszkach:

Złączki COMPACT- do przewodów 0,5–2,5 mm²

Złączki MICRO- do przewodów 0,4–0,5 oraz 0,5–0,8 mm

Złączki oświetleniowe WAGO stosowane są do montażu oświetlenia, napędów żaluzji, rolet, czujników itp. Łączą przewody linkowe z drutowymi- w tym celu stosuje się określone serie WAGO.

Zalety złączek WAGO:

łatwy montaż
szybkie i bezpieczne łączenie przewodów
trwałe i solidne połączenia
ułatwienie prac monterskich
możliwość wielokrotnego użytku (seria 2273)
prosta budowa i wysoka jakość

Złączki WAGO mogą być instalowane w rozdzielnicach- na szynie DIN, przy użyciu adaptera montażowego. Mogą być jedno- lub dwurzędowe. Mostki umożliwiają zwielokrotnienie liczby zacisków.

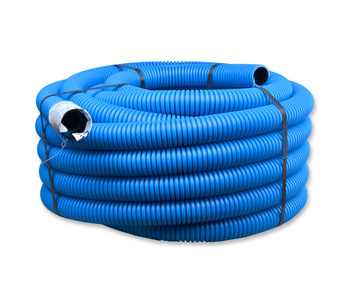

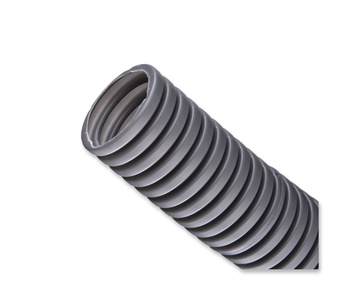

Co to jest peszel?

Peszle- rury karbowane elektroinstalacyjne- to jeden z najważniejszych elementów instalacji elektrycznej. Stosuje się je do zabezpieczenia i właściwego prowadzenia przewodów. Chronią kable przed uszkodzeniami mechanicznymi, wilgocią i promieniowaniem UV.

Rodzaje peszli:

peszle z pilotem lub bez pilota
wykonane z PVC, PP, PE-HD
różne klasy twardości: lekka 320 N, średnia 750 N, ciężka 1250 N

Najpopularniejsze marki peszli: Pawbol, Elektroplast, TT Plast.

Jak dobrać odpowiedni peszel?

Należy uwzględnić:

miejsce montażu
warunki pracy
rodzaj i ilość przewodów

Peszle występują w wersjach: do ziemi, do tynku, do betonu, zewnętrzne, ognioodporne, bezhalogenowe.

Ważne:

Średnica peszla powinna być co najmniej 1,5 razy większa niż średnica przewodów w jego wnętrzu.

Akcesoria montażowe w instalacjach elektrycznych

Akcesoria montażowe, czyli profesjonalny osprzęt instalacyjny, to niewielkie, ale niezwykle istotne elementy instalacji elektrycznej. Służą do mocowania, zabezpieczania i łączenia przewodów.

Polecamy:

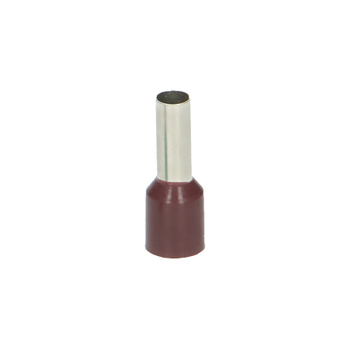

Końcówki kablowe ORNO- zapewniają prawidłowe połączenie elektryczne. Dostępne jako oczkowe, widełkowe, tulejkowe, nakrętki.

Dławice kablowe- umożliwiają przeprowadzenie kabla przez ścianę lub obudowę, chronią przed wilgocią, pyłem, kurzem. Stosowane w szafach rozdzielczych. Elprice.pl poleca dławice: Stan-Met, F-Elektro, Trytyt.

Rury gładkie i koryta kablowe- do ochrony i prowadzenia kabli elektroinstalacyjnych.

Koryta kablowe- do organizacji i ochrony kabli w instalacjach mieszkaniowych, przemysłowych, komercyjnych.
