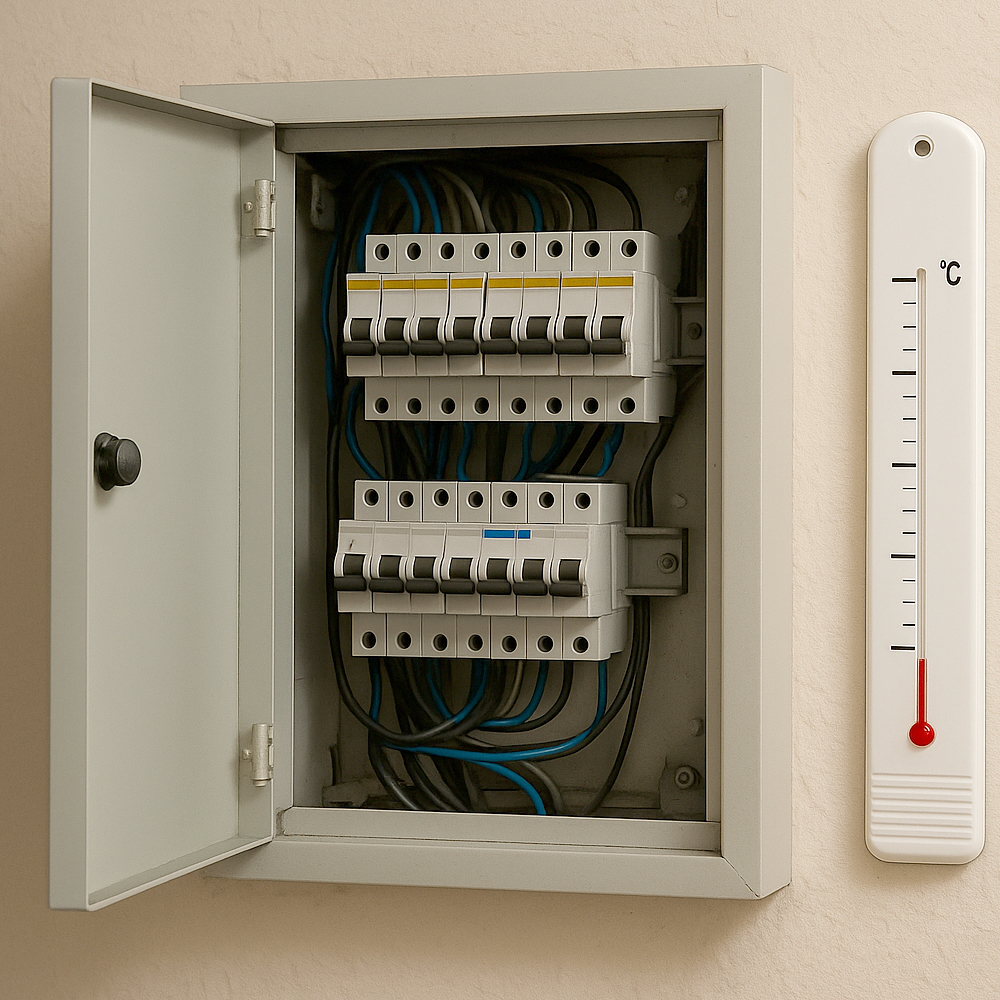

Rozdzielnica elektryczna- jak zabezpieczyć ją w nieogrzewanym pomieszczeniu?

Rozdzielnice elektryczne dzielimy na: mieszkaniowe, przemysłowe, energetyczno-dystrybucyjne, budowlane oraz słupowe. Jeśli chodzi o rodzaj napięcia, wyróżniamy rozdzielnice nN- niskiego napięcia, SN- średniego napięcia, WN- wysokiego napięcia oraz NN- najwyższego napięcia.

Rozdzielnice stosowane w domach montuje się podtynkowo lub natynkowo. Ich ochrona IP wynosi zazwyczaj do IP54- jest to poziom zabezpieczenia urządzeń elektrycznych przed wnikaniem ciał stałych i cieczy. Najczęściej są to modele rozdzielnic modułowych. Duże firmy lub zakłady przemysłowe muszą być zaopatrzone w większe, bardziej odporne obudowy o wysokim stopniu ochrony IP. Takie rozdzielnice posiadają dużą przestrzeń do montażu aparatury modułowej i rozbudowy systemu elektrycznego.

Rozdzielnice budowlane służą do rozdziału prądu na kilka obwodów. Sprawdzają się w trudnych warunkach, takich jak chłód, wilgoć, pył czy zmienne temperatury. Rozdzielnica warsztatowa również powinna sprostać niekorzystnym warunkom atmosferycznym, ponieważ często znajduje się w nieogrzewanym pomieszczeniu. W każdym przypadku rozdzielnica powinna być fundamentem bezpiecznej instalacji elektrycznej.

Umiejscowienie rozdzielnicy ma ogromne znaczenie i jest objęte normami prawnymi. Sugerowana wysokość montażu to od 1,1 m do 2 m od podłoża- ułatwia to obsługę i montaż aparatury oraz chroni przed zalaniem. Miejsce przed rozdzielnicą, czyli ciąg komunikacyjny o szerokości minimum 1,2 m, ułatwia jej otwarcie i zapewnia swobodny dostęp do aparatury. Odstęp od bocznych ścian powinien wynosić co najmniej 30 cm- chroni to przed przegrzewaniem układu elektrycznego i ułatwia montaż przewodów.

Rozdzielnicy nie wolno montować nad schodami, w rogach pomieszczeń ani w niewłaściwych odstępach. Bardzo istotne jest również, aby pomieszczenie, w którym znajduje się rozdzielnica, było suche i oddalone od instalacji wodnych, kanalizacyjnych, pralni, łazienki czy kuchni. Woda to najlepszy przewodnik prądu, dlatego ryzyko jej kontaktu z instalacją należy całkowicie wyeliminować. Wilgoć prowadzi do korozji i zniszczenia urządzeń elektrycznych.

Rodzaje rozdzielnic wymienionych powyżej muszą być odpowiednio dopasowane do warunków, w jakich będą pracować. Najważniejsze, by rozdzielnica była odpowiednio dobrana, energooszczędna i bezpieczna.

Instalacja rozdzielnicy

Instalacja może być natynkowa lub podtynkowa.

• Instalacja natynkowa jest widoczna, praktyczna i łatwiejsza w wykonaniu.
• Instalacja podtynkowa jest bardziej estetyczna i maskuje obecność rozdzielnicy oraz okablowania w pomieszczeniu.

Rozdzielnica pełni kluczową funkcję w instalacji elektrycznej- odpowiada za dystrybucję i zabezpieczenie energii elektrycznej.

W pomieszczeniach nieogrzewanych (np. typu blaszak) często stosuje się kanały kablowe, rury osłonowe lub koryta stalowe. Typ przewodów należy dobrać do warunków pracy- przewody miedziane są polecane ze względu na niezawodność i lepszy przepływ energii.

Gniazda elektryczne powinny być wyposażone w osprzęt o wysokim stopniu ochrony IP oraz w RCD- wyłączniki różnicowoprądowe i bezpieczniki, które chronią przed porażeniem prądem. Ważne jest odpowiednie uziemienie, instalacja przekaźników kontroli napięcia oraz ograniczników przepięć.

Aparatura modułowa musi być właściwie dobrana i spełniać normy jakości. Warto wybierać produkty renomowanych producentów, takich jak Hager czy EMOS, dostępne w hurtowni elektrycznej Elprice.pl.

Rozdzielnice natynkowe hermetyczne są szczelne i doskonale zabezpieczają aparaturę wewnętrzną. Szafy sterownicze hermetyczne to skuteczne zabezpieczenie instalacji w pomieszczeniach nieocieplanych, narażonych na wilgoć, zapylenie i zmiany temperatur. Cechuje je wysoki stopień ochrony- nawet IP67.

Szafy hermetyczne wyposażone są w specjalne uszczelki na drzwiach i maskownicy, co zapewnia im wysoką szczelność i odporność na uszkodzenia mechaniczne. Są estetyczne, solidne i powszechnie stosowane w pomieszczeniach narażonych na chłód. Sklep elektryczny Elprice.pl poleca rozdzielnice hermetyczne znanych marek, takich jak Elektro-Plast i Emiter.

Rozdzielnice budowlane również sprostają trudnym warunkom pogodowym. Głównym ich zadaniem jest ochrona aparatury znajdującej się wewnątrz i zapewnienie bezpieczeństwa całego systemu elektrycznego. Sklep Elprice.pl oferuje szeroki wybór rozdzielnic budowlanych renomowanych firm, takich jak F-Elektro.

Rozdzielnice hermetyczne z poliwęglanu są wyjątkowo odporne na korozję i urazy mechaniczne. Poliwęglan to trwały materiał termoplastyczny, lekki, przezroczysty i odporny na uszkodzenia. Takie rozdzielnice są idealnym wyborem do nieogrzewanych pomieszczeń- trwałe, estetyczne i przystępne cenowo.

Jaką aparaturę elektryczną umieścić w rozdzielnicy?

Stopień ochrony IP ma ogromne znaczenie przy doborze aparatury modułowej i rozdzielnicy. Do pomieszczeń nieogrzewanych warto wybierać moduły o wysokim IP, które zapobiegają zniszczeniu aparatury.

Nie warto oszczędzać na zabezpieczeniach- od nich zależy bezpieczeństwo całej instalacji. Można stosować kompaktowe wyłączniki różnicowoprądowe. W instalacji trójfazowej warto zastosować wyłączniki różnicowoprądowe z wyzwalaczem bezpośrednim.

Do ochrony obwodów trójfazowych sprawdzą się wyłączniki nadprądowe np. 3P B20A 6kA AC Eaton lub Hager, a do obwodów jednofazowych- 1P B16A 230V Hager lub Eaton.
Przeciwpożarowe detektory iskrzenia z członem nadprądowym uchronią przed pożarem, monitorując przewody i odłączając zasilanie w razie zakłóceń.

Do aparatury modułowej zaliczamy:

• wyłączniki nadmiarowoprądowe,
• wyłączniki różnicowoprądowe,
• rozłączniki bezpiecznikowe,
• zegary sterujące,
• ograniczniki mocy,
• lampki modułowe,
• złączki i osprzęt łączeniowy.

Aby skutecznie zabezpieczyć system elektryczny przed chłodem i wilgocią, warto skonsultować się z elektrykiem oraz dobrać odpowiednią rozdzielnicę i aparaturę modułową do warunków panujących w pomieszczeniu. Każdy budynek jest inny- rozdzielnicę należy umieścić w miejscu suchym, osłoniętym i zabezpieczonym przed wilgocią.
Warto unikać mostków termicznych, które prowadzą do kondensacji pary wodnej i powstawania pleśni. Dobrze dobrana rozdzielnica elektryczna i wysokiej jakości aparatura modułowa to gwarancja bezpieczeństwa oraz niezawodnej pracy instalacji elektrycznej przez długie lata.
