ROZDZIELNICE I OBUDOWY - AKCESORIA DO OBUDÓW I ROZDZIELNIC: CO WARTO WIEDZIEĆ, BY DOBRZE WYBRAĆ

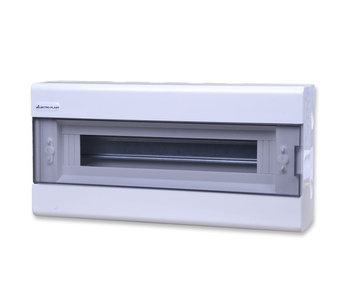

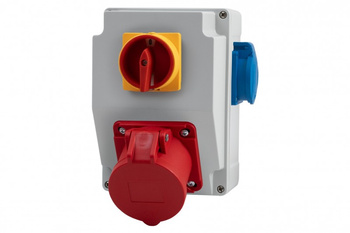

Rozdzielnica elektryczna, zwana również skrzynką elektryczną, jest zaprojektowana i przeznaczona do rozdziału energii elektrycznej. Jej głównym zadaniem jest ochrona łączeń obwodów elektrycznych i urządzeń sterowniczych. Należy pamiętać, że rozdzielnica powinna być umieszczona w suchym i bezpiecznym otoczeniu, a dostęp do niej – łatwy i szybki. Powinna znajdować się w bezpiecznej odległości od rur wodociągowych i gazowych. Optymalna wysokość montażu wynosi od 1,1 m do 1,85 m od podłoża. Najczęściej umieszcza się ją w korytarzu lub pomieszczeniu gospodarczym. Niektóre rozdzielnice, na prądy znamionowe do 150 A, instaluje się na zewnątrz budynku – mogą być montowane na ścianie zewnętrznej lub jako wolnostojące.
Rozdzielnice występują w różnych rozmiarach, lecz ich budowa i schemat działania są zazwyczaj bardzo podobne. Każda rozdzielnica elektryczna musi składać się z przyrządów rozdzielczych, pomiarowych i zabezpieczających, a także sterowników i sygnalizatorów. Elementami układu rozdzielczego są przewody, izolatory oraz zabezpieczenia przeciwporażeniowe, przeciwprzepięciowe i przeciwprzeciążeniowe. Rozdzielnica zawiera również wyłączniki nadmiarowoprądowe i różnicowoprądowe oraz rozłączniki izolacyjne (czyli główne wyłączniki prądu). Może być także wyposażona w programatory sterujące lub przekaźniki. Skrzynki rozdzielcze zawierają szereg modułów umieszczanych na szynach, które są niezbędnym akcesorium każdej rozdzielnicy.
Szyny prądowe to elementy przewodzące stosowane w rozdzielnicach elektrycznych do łączenia aparatów modułowych. Dzięki nim monter może efektywnie oprzewodować rozdzielnicę, oszczędzając miejsce i eliminując konieczność mostkowania. Szyny służą do poziomego i pionowego łączenia poszczególnych aparatów. Różnią się budową, rodzajem styków i zastosowaniem. Wyróżniamy trzy główne rodzaje szyn prądowych:
- grzebieniowe
- widełkowe
- sztyftowe
Szyny grzebieniowe służą do połączeń pionowych i poziomych, montuje się na nich wyłączniki różnicowoprądowe i nadprądowe. Mogą być jedno-, dwu-, trzy- lub czterobiegunowe i występować w wersji dwu- lub trzyrzędowej.
Szyny widełkowe również mogą być jedno-, dwu- lub trójbiegunowe. Występują w wersjach krótkich (4–12 modułów) lub długich (do 50 i więcej modułów). Posiadają powłokę chroniącą przed dotykiem i są stosowane w budownictwie mieszkaniowym oraz przemysłowym.
Szyny sztyftowe to proste, wielomodułowe szyny o montażu pionowym lub poziomym, jedno- lub kilkubiegunowe, a także jedno- lub kilku rzędowe.
Szyny prądowe posiadają parametry takie jak: liczba faz, długość i przekrój, liczba rzędów, prąd znamionowy In, napięcie znamionowe Ue, rodzaj izolacji, klasa palności, stopień ochrony IP oraz materiał (miedź i tworzywa sztuczne). Są one nieodzownym elementem, który znacząco wpływa na porządek i funkcjonalność rozdzielnicy.
Istnieją także rozwiązania modułowe oparte na aparaturze montowanej w sposób wtykowy (quick connect), co zdecydowanie ułatwia instalację na szynie DIN. W Centrum Elektrycznym Elprice.pl znajdą Państwo szeroki wybór szyn różnych rodzajów. Nasza oferta obejmuje produkty takich marek jak F-Elektro, Hager, Eaton i VCX.
Listwy zaciskowe to kolejny ważny element osprzętu elektrotechnicznego. Umożliwiają szybkie, trwałe i bezpieczne połączenie przewodów drutowych i linkowych przewodzących zarówno niskie, jak i wysokie napięcia. Listwy zaciskowe na szynę DIN przesyłają sygnały elektryczne między urządzeniami lub kablami. Ich ilość połączeń kablowych zależy od liczby przewodów, które należy podłączyć. Stosowane są w systemach dystrybucji energii elektrycznej, transmisji sygnału, automatyce przemysłowej, a także w obwodach oświetleniowych i przełącznikowych.
Listwy zaciskowe na szynę DIN są łatwe w instalacji i demontażu (najczęściej bezśrubowe), odporne na wstrząsy i nie wymagają konserwacji. Przewody są w nich oznaczone kolorami, co pozwala utrzymać porządek w rozdzielnicy. Bezśrubowe listwy WAGO to rozwiązanie szczególnie cenione za łatwy montaż.
Przewody to podstawowy element każdej instalacji. Przewody ochronne PE (żółto-zielone) odpowiadają za ochronę przeciwporażeniową i uziemienie. Przewody neutralne N (niebieskie) stosuje się w obwodach jednofazowych i trójfazowych, a przewody fazowe L1, L2, L3 (czarne, czerwone, brązowe lub szare) służą do przesyłu prądu. Wszystkie przewody mają izolację PVC, są elastyczne i odporne na warunki środowiskowe.
Zamki do rozdzielnic ograniczają dostęp do wnętrza rozdzielni, chroniąc ją przed dostępem osób niepowołanych. Dostępne są zamki z wkładką dwuprętową otwierane kluczem, zamki kształtowe o wyższym poziomie bezpieczeństwa oraz zamki z wkładką patentową. Kłódki pełnią podobną funkcję zabezpieczającą.

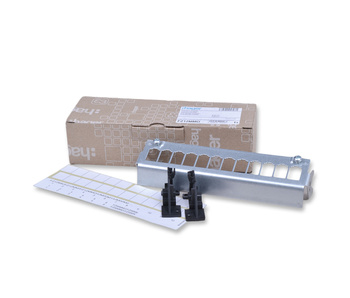

Patch panele to elementy okablowania pasywnego służące do zakończenia kabli typu skrętka i organizacji połączeń kablowych. Ułatwiają zarządzanie połączeniami sieciowymi.

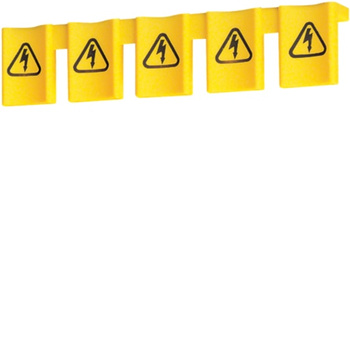

Osłony przed dotykiem przeznaczone do szyn grzebieniowych chronią przed skutkami przypadkowego dotknięcia i porażenia prądem.
Koryta drobnoperforowane służą do układania przewodów i kabli w rozdzielnicach oraz szafach sterowniczych. Wykonane są z PCV i wyposażone w zatrzaskowe pokrywy.

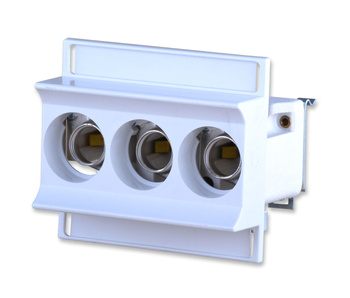

Gniazda bezpiecznikowe umożliwiają montaż wkładek topikowych, chroniąc instalację przed przeciążeniem i awariami. Należy je dobierać do specyfikacji instalacji — inne parametry obowiązują w instalacjach domowych, a inne w przemysłowych.

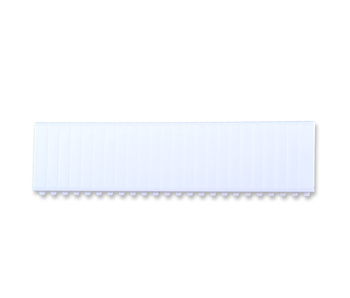

Maskownice służą do zaślepiania niewykorzystanych przestrzeni w rozdzielnicach. Można je łatwo dzielić na pojedyncze moduły. Firma Hager oferuje estetyczne maskownice wyłamywane.
Podsumowując, rozdzielnica elektryczna to serce instalacji. Aby działała sprawnie, powinna być solidnie wykonana i wyposażona w wysokiej jakości komponenty. Płyty górne i podstawy zwykle produkuje się ze stali, a boczne pokrywy z tworzywa sztucznego. Warto wybierać produkty renomowanych marek i zostawić w rozdzielnicy miejsce na rozbudowę. Centrum Elektryczne Elprice.pl służy pomocą w doborze odpowiednich elementów i akcesoriów. Zapraszamy do zapoznania się z naszą ofertą — gwarantujemy zadowolenie z zakupów oraz szeroki wybór produktów od najlepszych producentów na rynku.
