Wszystko o kablach ziemnych- instalacja, rodzaje i wskazówki

Czym są kable ziemne i do czego służą?

Kable elektryczne do ziemi są niezbędne do przesyłu energii elektrycznej- bez nich codzienne czynności, takie jak korzystanie z oświetlenia, telewizji, internetu czy zasilanie urządzeń domowych, byłyby niemożliwe. Kabel elektryczny to przewód składający się z jednej lub kilku żył wykonanych z przewodzącego materiału, najczęściej miedzi lub aluminium, pokrytych izolacją ochronną.

Rodzaje kabli elektrycznych obejmują standardowe przewody, które mają żyły fazowe i neutralne, a ich zadaniem jest połączenie źródła zasilania z odbiornikiem. Sprawdzają się w instalacjach elektrycznych wewnętrznych, np. do oświetlenia czy gniazdek.

Kabel ziemny zwykle zawiera trzy przewody: fazowy, neutralny oraz uziemiający przewód ochronny. Przewód fazowy doprowadza prąd do urządzenia, przewód neutralny odprowadza go z powrotem do źródła, a przewód ochronny zabezpiecza przed porażeniem prądem.

Ze względu na obecność przewodu ochronnego oraz izolację odporną na warunki atmosferyczne, kable ziemne do instalacji zewnętrznych wykorzystywane są w miejscach, gdzie istnieje ryzyko zwarcia- w budownictwie mieszkaniowym, przemysłowym oraz przy inwestycjach infrastrukturalnych, a także tam, gdzie instalacja elektryczna w ziemi jest jedynym możliwym, wygodniejszym lub bardziej estetycznym rozwiązaniem.

Rodzaje kabli ziemnych

Na rynku dostępnych jest wiele rodzajów kabli ziemnych. Różnią się materiałem przewodnika, konstrukcją oraz przeznaczeniem. Do najpopularniejszych należą:

• YKY- kabel miedziany do ziemi z izolacją z PVC, bardzo odporny na wilgoć, uszkodzenia mechaniczne i promieniowanie UV. Przeznaczony do napięcia 0,6/1 kV. Często stosowany do zasilania domów, instalacji przemysłowych oraz w systemach awaryjnych,


• YAKY- kabel aluminiowy ziemny z izolacją z PVC. Lżejszy i tańszy od kabli miedzianych, stosowany przy ograniczonym budżecie, głównie w instalacjach niskonapięciowych,


• N2XSY- kabel miedziany średniego napięcia z izolacją z polietylenu sieciowanego (XLPE), przystosowany do pracy w systemach średniego napięcia. Bardzo odporny na wilgoć, promieniowanie UV i temperaturę. Można go układać bezpośrednio w ziemi,


• XRUCHAKXS- ekranowany kabel ziemny średniego napięcia z powłoką odporną na promieniowanie UV. Wykonany z trwałych materiałów, polecany do wymagających warunków gruntowych i przemysłowych,


• Kable telekomunikacyjne żelowane- przeznaczone do przesyłu danych. Posiadają parowane żyły miedziane i wypełnienie hydrofobowe (żel), które chroni przed wilgocią wewnątrz kabla i zapewnia stabilność transmisji danych.

Budowa i właściwości kabli ziemnych

Kable ziemne do instalacji w gruncie posiadają warstwę izolacyjną odporną na uszkodzenia mechaniczne, wilgoć, promieniowanie UV oraz zmienne warunki temperaturowe. Zazwyczaj zewnętrzna izolacja kabla ziemnego wykonana jest z PVC lub XLPE. Wewnątrz znajdują się żyły miedziane lub aluminiowe, których liczba zależy od zastosowania- najczęściej spotykane są wersje 3-, 4- lub 5-żyłowe.

Dodatkowe zabezpieczenia to m.in. osłony stalowe, rury karbowane (peszle), zbrojenie kabla oraz specjalne żele hydrofobowe wypełniające. W miejscach narażonych na duży nacisk, przewody ziemne układa się w rurach ochronnych, co zwiększa ich trwałość i odporność na uszkodzenia w trudnych warunkach gruntowych.

Uziemienie i jego znaczenie

Jednym z kluczowych elementów instalacji elektrycznej z kablami ziemnymi jest przewód uziemiający. Pełni on funkcję zabezpieczającą przed porażeniem prądem elektrycznym. Łączy elementy instalacji z gruntem, umożliwiając rozproszenie ładunków elektrycznych w przypadku zwarcia lub awarii.

Rodzaje uziomów:

• naturalne- wykorzystują istniejące elementy konstrukcyjne (np. zbrojenie fundamentów) jako część systemu uziemienia,


• sztuczne- wykonane ze stali ocynkowanej, występują w formie prętów, rur lub taśm uziemiających. Stosowane, gdy nie można zastosować uziomu naturalnego,

Typy uziemienia:

• ochronne- stosowane w celu zabezpieczenia przed porażeniem, szczególnie w systemach uziemienia TT i IT,


• robocze- zapewnia stabilność napięcia w sieci elektroenergetycznej,


• odgromowe- odprowadza energię z wyładowań atmosferycznych (instalacja odgromowa) bezpośrednio do ziemi.

Ważnym parametrem technicznym jest rezystancja uziemienia- im niższa, tym lepsza skuteczność. Zgodnie z normami nie powinna przekraczać 10 Ohm.

Jak przebiega montaż kabli ziemnych?

Montaż kabli ziemnych powinien być wykonany przez elektryków z uprawnieniami SEP. Proces układania kabli w ziemi składa się z kilku etapów:

1. Projekt i plan trasy- trasa kabla powinna być możliwie najkrótsza i przebiegać w linii prostej, z zachowaniem bezpiecznych odległości od innych instalacji.


2. Wykop pod kabel ziemny- głębokość zależy od miejsca ułożenia:

   50 cm pod chodnikiem,
   70 cm poza użytkami rolnymi,
   80 cm na terenie rolniczym.


3. Podsypka z piasku- chroni przewód przed uszkodzeniami mechanicznymi i pozwala na prawidłowe ułożenie kabla ziemnego.


4. Ułożenie kabla- odbywa się w osłonie kablowej lub bezpośrednio w gruncie, w zależności od rodzaju kabla i warunków.

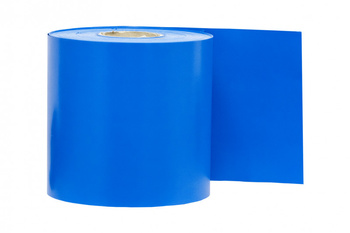

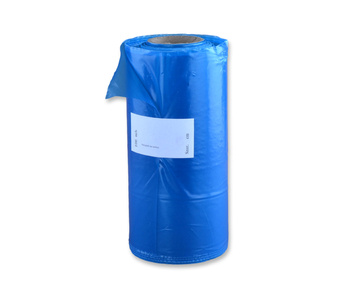

5. Folia ostrzegawcza do kabli ziemnych- układana nad przewodem (np. niebieska dla napięcia 1 kV), ostrzega przed przypadkowym uszkodzeniem instalacji.


6. Zasypanie wykopu- wykonywane warstwowo z zachowaniem podsypki, folii ochronnej i warstwy ziemi.


7. Przyłącze elektryczne do budynku- kabel wprowadza się przez przepust fundamentowy lub rurę karbowaną (peszel).

Po zakończeniu instalacji należy wykonać pomiar rezystancji izolacji i ciągłości żył. Całość musi być zgodna z dokumentacją projektową i zatwierdzona przez zakład energetyczny.

Co oferuje Elprice.pl?

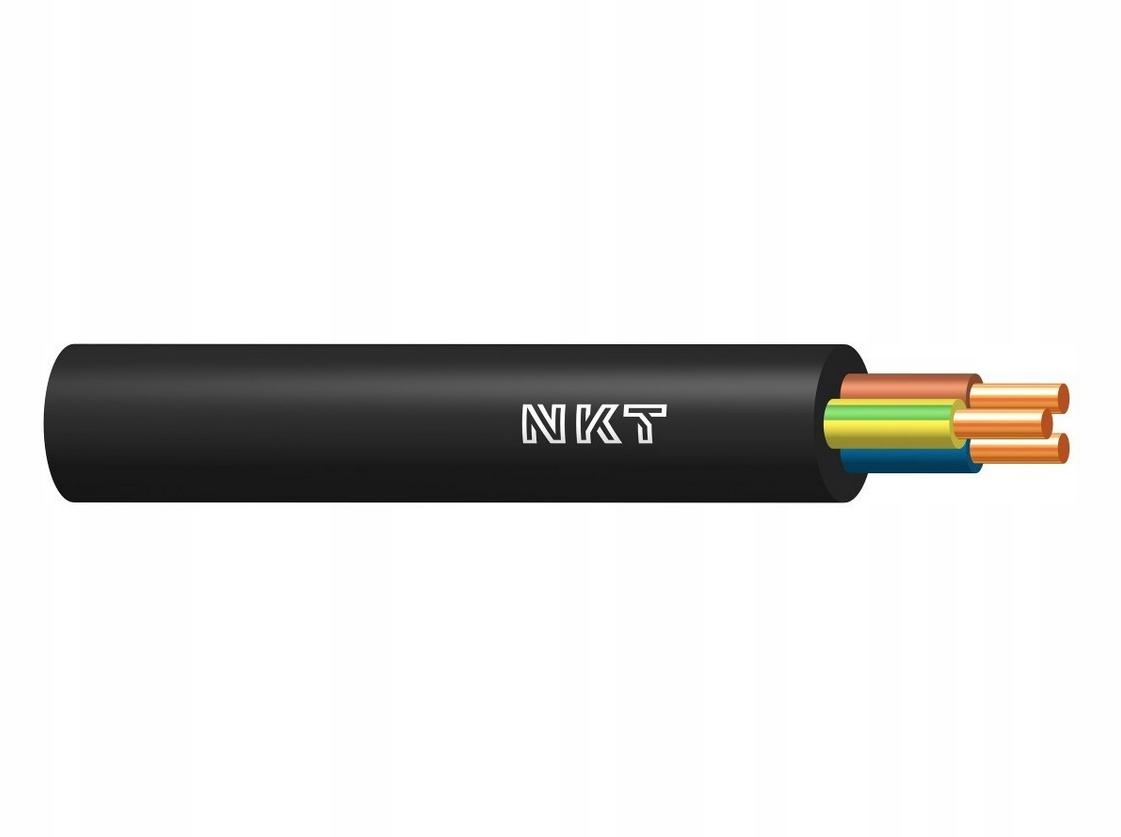

Hurtownia elektryczna elprice.pl oferuje szeroki wybór kabli ziemnych do instalacji elektrycznych, w tym kabel YKYżo 3x2,5 mm² marki NKT, przeznaczony do instalacji elektroenergetycznej 0,6/1 kV. Jest to kabel z izolowanymi, jednodrutowymi żyłami miedzianymi, wyposażony w powłokę odporną na promieniowanie UV, przystosowany do układania bezpośrednio w gruncie.

Dodatkowo w ofercie znajdują się rury karbowane Q-system (peszle) w średnicach 32/25, 40/32 i 50/41 mm. Wykonane z trwałego polietylenu, odporne na wilgoć i uszkodzenia mechaniczne, ułatwiają prowadzenie kabli w trudnych warunkach gruntowych.

Kable ziemne są niezbędnym elementem każdej instalacji elektrycznej w gruncie. Dzięki swojej konstrukcji zapewniają bezpieczeństwo, niezawodność i długą żywotność systemu zasilania. Ich prawidłowy dobór, montaż i zabezpieczenie mają kluczowe znaczenie dla sprawnego działania całej instalacji.

Planując zakup kabla do ziemi, warto skorzystać z wiedzy i doświadczenia naszych specjalistów. Zapraszamy do zapoznania się z ofertą Elprice.pl i kontaktu z doradcą- chętnie pomożemy dobrać odpowiedni przewód i akcesoria do Twoich potrzeb.
