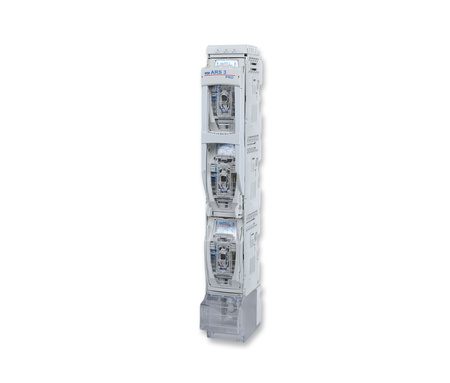

ROZŁĄCZNIK IZOLACYJNY BEZPIECZNIKOWY LISTWOWY ARS pro z bocznym wyprowadzeniem odpływów ARS 3-6-NR pro 63-811838-041

Producent: Apator

Kod producenta: 63-811838-041

Rozłączniki izolacyjne bezpiecznikowe listwowe ARS pro wykorzystywane są do rozdziału energii elektrycznej oraz zabezpieczania przed skutkami zwarć i przeciążeń w trójfazowych obwodach prądu przemiennego. Przeznaczone są do bezpośredniego montażu na poziomym bądź pionowym systemie szyn zbiorczych, jako trójfazowe pionowe aparaty.Rozłączniki izolacyjne bezpiecznikowe listwowe typu ARS pro spełniają techniczne oczekiwania polskich oraz europejskich zakładów energetycznych. Rozłączniki są dedykowane do aplikacji, w których wymagana jest niezawodność oraz bezpieczeństwo rozdzielnic nn w stacjach transformatorowych, przemysłowych rozdzielnic nn i złącz kablowo-rozdzielczych.Po wyjęciu wkładki bezpiecznikowej, konstrukcja rozłączników zapewnia wyraźnie widoczną, bezpieczną przerwę izolacyjną w obwodzie.Rozłączniki izolacyjne bezpiecznikowe ARS pro pozwalają na spełnienie następujących funkcji:• zabezpieczanie,• rozdzielanie,• uziemianie,• łączenie,• ochrona przed dotykiem.

Rozłączniki izolacyjne bezpiecznikowe listwowe:

• tworzywo uniepalnione samogasnące o klasie palności V0,

• dwuprzerwowy układ stykowy,

• komory gaszeniowe z płytkami dejonizacyjnymi na każdym styku,

• możliwość zmiany kierunku odpływu góra-dół,

• możliwość zastosowania szerokiej gamy akcesoriów.

WARUNKI PRACY

• instalowanie w pomieszczeniach niezawierających pyłów, gazów żrących lub wybuchowych

• na wysokości do 2000 m n.p.m.

• na zewnątrz pomieszczeń – w obudowach o stopniu ochrony > IP34

• temperatura otoczenia od -25°C do +55°C

• wilgotność względna powietrza nie powinna być większa niż 50% w temperaturze +40°C

Dane techniczne:

✅ Do rozdzielania oraz sprzęgania systemów szyn zbiorczych

✅ Wielkość wkładek bezpiecznikowych: NH3

✅ Napięcie łączeniowe: 690V

✅ Znamionowy prąd łączeniowy: 630A

✅ Znamionowe napięcie udarowe wytrzymywane: 12kA

✅ Częstotliwość znamionowa: 50-60Hz

✅ Znamionowe napięcie izolacji: 1000V

✅ Montaż na most szynowy o rozstawie: 185 mm

✅ ZAŁĄCZANIE 3-BIEGUNOWE: trzy fazy jednym uchwytem

✅ Przyłacze kablowe: śruba M12, wyprowadzenie odpływów z prawej strony

✅ Waga: 5,1kg
