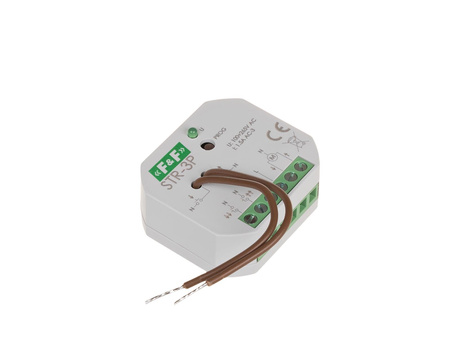

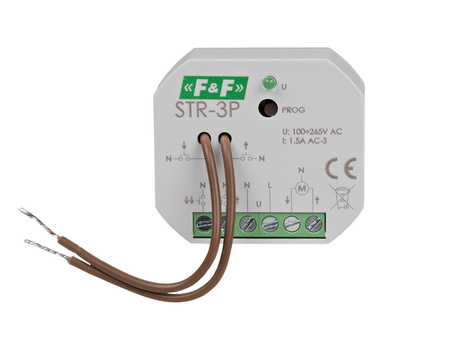

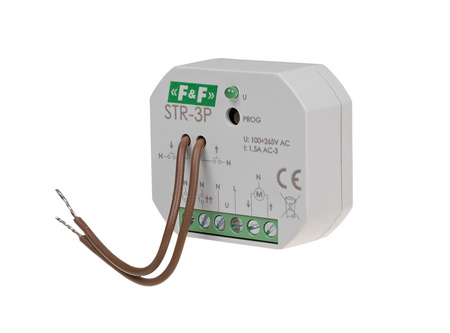

F&F Dopuszkowy sterownik rolet i żaluzji STR-3P

Zasada działania sterownika rolet dopuszkowego

Dopuszkowy sterownik rolet przeznaczony jest do otwierania i zamykania jednej rolety. Sterowniki można łączyć w grupy i w efekcie sterować wieloma roletami. Zasilanie sterownika rolet sygnalizowane jest świeceniem LED zielonej. Załączenie silnika następuje przez chwilowe podanie sygnału N na jedno z wejść sterujących. Silnik pracuje przez ustawiony czas w celu podniesienia lub opuszczenia rolety. Roletę mozna zatrzymać na dowolnym poziomie (niepełne otwarcie lub zamknięcie rolety).


Sterowanie silnikami w roletach zewnętrznych

Wejścia sterujące podzielone na dwie grupy: sterowanie lokalne i sterowanie centralne.

Sterowanie lokalne

Praca w trybie jednego lub dwóch przycisków lokalnych.
DWA PRZYCISKI LOKALNE
Każdy kierunek ruchu rolety ma własny przycisk lokalny. Krótkie naciśnięcie (<0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez zaprogramowany okres czasu. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0,5 s) powoduje załączenie rolety na ruch w zadanym kierunku przez cały czas, gdy przycisk jest naciśnięty (funkcja umożliwia np. regulację nachylenia lamelek).
JEDEN PRZYCISK LOKALNY
Wejście sterowania lokalnego Dół podłączone jest na stałe do linii N. Do wejścia sterowania lokalnego Góra podłączony jest przycisk, który przemiennie załącza roletę do pracy w jedną lub drugą stronę. Krótkie naciśnięcie przycisku (<0.5 s) załącza roletę na zaprogramowany czas. Jeżeli w momencie naciśnięcia przycisku roleta jest już w ruchu to nastąpi jej zatrzymanie. Długie naciśnięcie przycisku (>0.5 s) załącza roletę  na czas ciągłego naciskania przycisku.
Każde kolejne naciśnięcie  uruchomi roletę w kierunku przeciwnym do poprzedniego.

Sterowanie centralne

Sterownik rolet dopuszkowy współpracuje zawsze z dwoma wejściami sterowania centralnego.
Sterowanie centralne umożliwia załączenie rolet na ruch tylko w wybranym kierunku. Zatrzymanie rolety po upływie ustawionego czasu lub po naciśnięciu dowolnego przycisku sterowania lokalnego.
Czas załączenia rolety w sterowaniu centralnym może zostać losowo opóźniony o maksymalnie o 1 s. Służy to zminimalizowaniu udaru prądowego w sieci w przypadku jednoczesnego uruchomienia wielu sterowników.

Jakie są zalety dopuszkowego sterownika rolet STR-3P?

• sterowanie roletami lokalne i centralne
• uniwersalne sterowanie jedno- lub dwuprzyciskowe
• obsługa napędów 230V
• funkcja blokady
• trwały sygnał na wejściu Centralny Dół uniemożliwia sterowanie wszystkimi przyciskami do momentu zdjęcia sygnału
• współpraca z zewnętrznymi czujnikami deszczu i wiatru oraz centralami alarmowymi
• pamięć kierunku dla sterowania roletami lokalnego i centralnego. Jeżeli sterownik wykona rozkaz Centralny – góra, to kolejne naciśnięcie przycisku lokalnego uruchomi roletę w dół
• asynchroniczny czas załączenia rolety w sterowaniu centralnym. Czas jest losowo opóźniany maksymalnie o 1s w celu zminimalizowania udaru prądowego w przypadku jednoczesnego startu wielu napędów
• niski pobór mocy w stanie czuwania (<0,15W)
• szeroki zakres napięcia zasilania 100÷264V AC
• steruje ruchem żaluzji nie tylko  „góra-dół”, lecz także umożliwia sterowanie układem samych lamelek (kąt nachylenia)

Podłączenie sterownika rolet dopuszkowego

Schematy podłączeń i konfiguracji sterownika rolet STR-3P dostępne są w instrukcji urządzenia. Instrukcja do pobrania pod linkiem: Sterownik rolet STR-3P - instrukcja.
