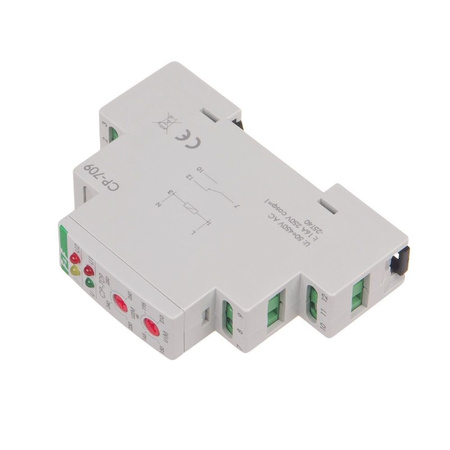

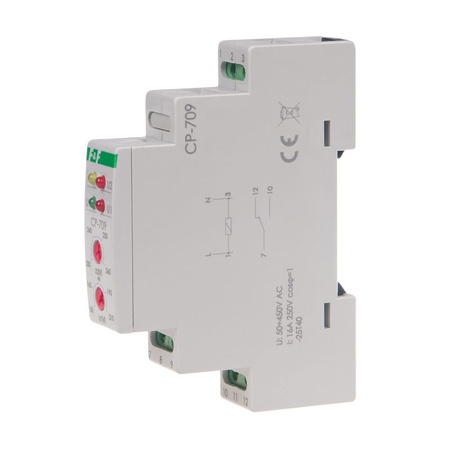

F&F CP-709 Przekaźnik napięciowy

Producent: F&F

Indeks: CP-709

Przekaźnik napięciowy CP-709 służy do kontroli napięcia sieci jednofazowej. Zabezpiecza odbiornik jednofazowy przed skutkami wzrostu lub spadku napięcia poza ustawione wartości. Dzięki możliwości ustawienia dolnych i górnych progów napięcia, użytkownik ma pełną kontrolę nad optymalnym zakresem pracy odbiornika, co pozwala na minimalizację ryzyka uszkodzeń spowodowanych nieprawidłowymi wartościami napięcia. Wszelkie odchylenia od ustalonych parametrów sygnalizowane są poprzez jasno świecące diody LED, co ułatwia monitoring sytuacji.

Działanie:

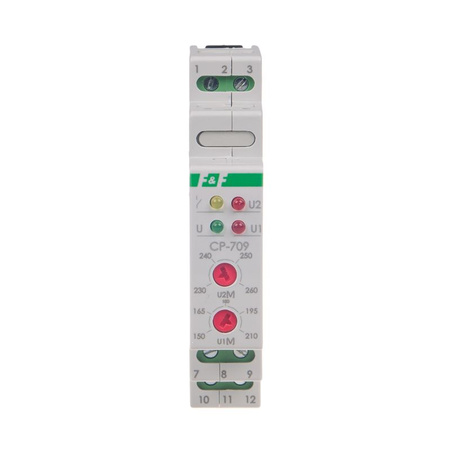

Potencjometrami ustawiamy dolny (U 1) i górny (U 2) próg napięcia. Jest to tzw. okno napięciowe. W jego granicach mogą następować zmiany napięcia zasilania, które nie spowodują zadziałania przekaźnika. Prawidłowe napięcie odbiornika sygnalizuje świecenie żółtej diody LED (pozycja styku 7-10). Zmiana napięcia zasilania powyżej lub poniżej nastawionych progów spowoduje zadziałanie przekaźnika (przełączenie styku w pozycję 7-12). Spadek napięcia poniżej ustalonej wartości U1 sygnalizuje świecenie czerwonej diody LED (U 1). Wzrost napięcia powyżej ustalonej wartości U2 wskazuje świecenie LED czerwonej (U 2). Powrotne przełączenie styku przekaźnika napięciowego nastąpi automatycznie po powrocie właściwego napięcia.

Produkt wyróżnia się wysoką odpornością na zmiany warunków zasilania oraz inteligentnym mechanizmem automatycznego powrotu do normalnego stanu po ustąpieniu nieprawidłowego napięcia. Możliwość zasilania do 450 V~ oraz współpraca z agregatami prądotwórczymi sprawiają, że jest to urządzenie uniwersalne, które może być wykorzystane zarówno w domowych, jak i przemysłowych instalacjach elektrycznych. Urządzenie jest zabezpieczone przed zmianą biegunowości zasilania - nie spowoduje to zniszczenia ("spalenia") przekaźnika.

Dane techniczne:

• Typ: jednofazowy
• Napięcie zasilania: 50÷450 V AC
• Blokada czasowa: NIE
• Współpraca z agregatami prądotwórczymi: TAK
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Kontrola zasilania: 4 × LED
• Próg napięciowy zadziałania - dolny U1: 150÷210 V
• Próg napięciowy zadziałania - górny U2: 230÷260
• Histereza napięciowa powrotu - dla progu U1: 5 V
• Histereza napięciowa powrotu - dla progu U2: 5 V
• Czas zadziałania - dla progu U1: 1,5 s
• Czas zadziałania - dla progu U2: 0,1 s
• Czas powrotu - dla progu U1: 1,5 s
• Czas powrotu - dla progu U2: 1,5 s
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy:  0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
