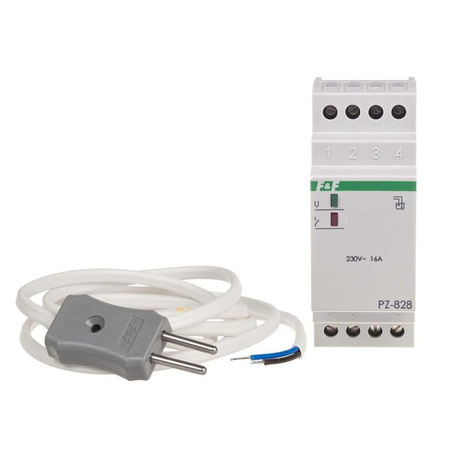

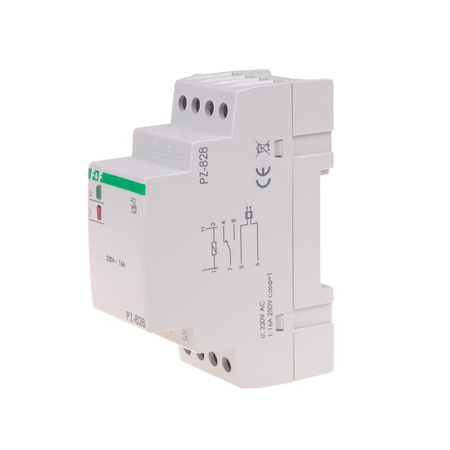

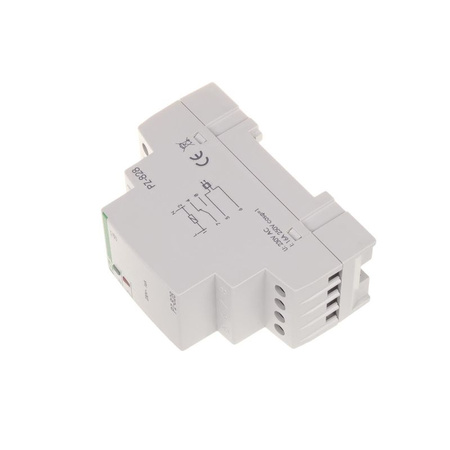

F&F PZ-828 Przekaźnik kontroli poziomu cieczy

Producent: F&F

Indeks: PZ-828

Przekaźniki  1 stanowe  służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowania  sondy zalania.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej.

Działanie:

W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Dane techniczne:

• Napięcie zasilania:  230 V AC
• Element wykonawczy:  przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Współpraca z wodą deszczową: NIE
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 1 x PZ
• Zaciski sond: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy:  -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
