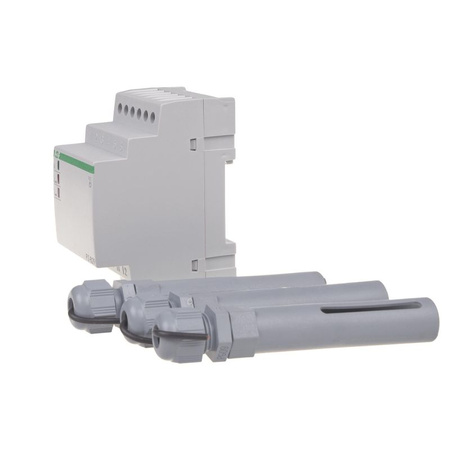

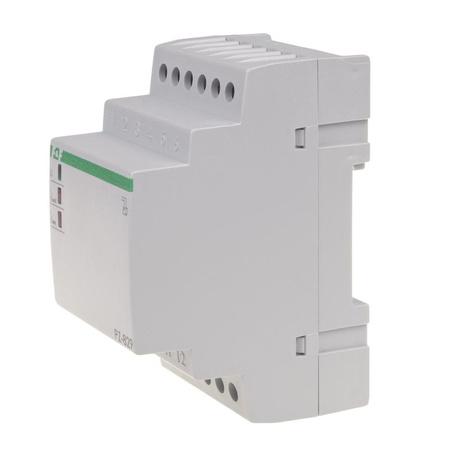

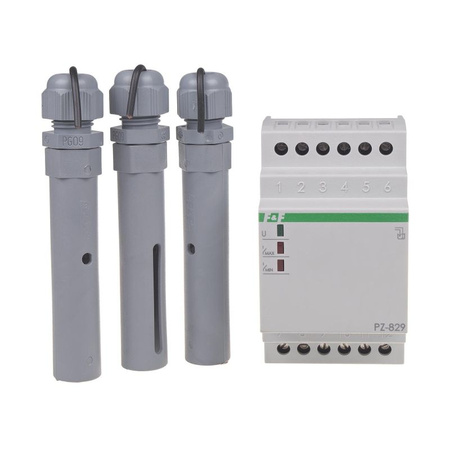

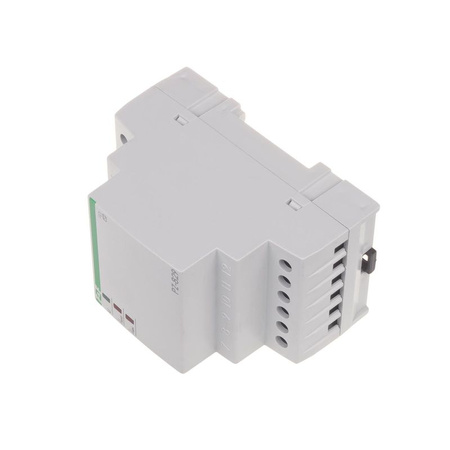

F&F PZ-829 Przekaźnik kontroli poziomu cieczy

Producent: F&F

Indeks: PZ-829

Przekaźnik PZ-829  wykrywa ciecze przewodzące prąd elektryczny na  poziomach zamontowania  sond zalania.

Utrzymuje stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

UWAGA - nie nadaje się do pomiaru poziomu wody deszczowej.

Działanie:

Po spadku poziomu cieczy do stanu MIN (tj. rozwarte elektrody MIN i COM) styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX (zwarte elektrody MAX i COM)  styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.

Dane techniczne:

• Napięcie zasilania:  230 V AC
• Element wykonawczy:  2 × przekaźnik
• Maksymalny prąd obciążenia: 2 × 16 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Współpraca z wodą deszczową: NIE
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 3 x PZ2
• Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
• Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
• Zaciski sond: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy:  -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
