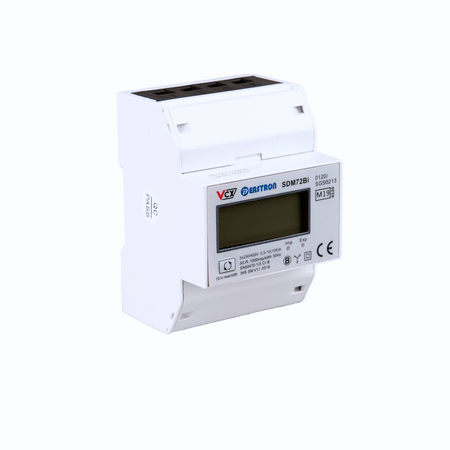

VCX SDM 72 BI (MID) Licznik energii trójfazowy dwukierunkowy pomiar

Producent: VCX

Kod: SDM 72 BI MID

Licznik mierzy i wskazuje całkowity pobór/oddanie energii aktywnej i mocy. Model wyposażony w opcje resetowania wskazań.

Liczniki są zgodne z Unijną Dyrektywą 2004/22/WE, nazywaną dyrektywą MID – Measuring Instrument Directive (pol.: dyrektywa dotycząca urządzeń pomiarowych) z dnia 31 marca 2004 roku.

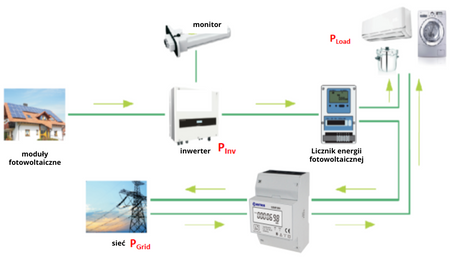

Licznik serii 72 wyposażony jest w całkowicie odseparowane od obwodu urządzenia wyjście impulsowe, generujące impulsy w zależności o ilości zużytej energii, umożliwiające podłączenie urządzenia zliczającego.

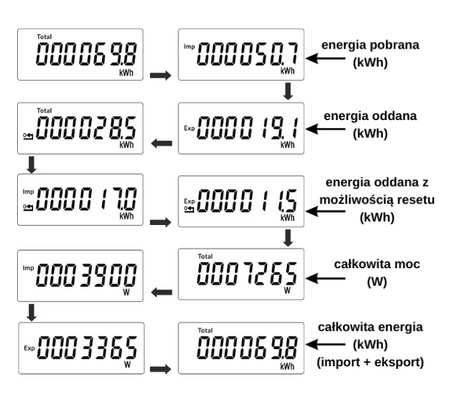

WYŚWIETLACZ:

• Model wyposażony w opcje resetowania wskazania pomiaru zsumowanej energii czynnej pobranej i oddanej (kWh), energii pobranej z sieci import (kWh) oraz energii oddanej (fotowoltaika) eksport (kWh).
• Domyślnie wyświetlana jest zsumowana całkowita energia czynna pobrana + oddana (import + eksport).

Przycisk umieszczony na froncie licznika spełnia następujące funkcje:

• krótkie naciśniecie powoduje zmianę wskazywanego parametru
• długie naciśnięcie i przytrzymanie przez 3 sekundy wywołuje opcje resetowania wskazania.

DANE TECHNICZNE:

• dokładność klasa 1
• standard międzynarodowy dokładności pomiaru energii czynnej: IEC 62053-21/EN EN50470-1/3
• temperatura pracy: -20°C/+ 55°C
• temperatura magazynowania: -40°C / + 70°C
• temperatura referencyjna: +23°C +/- 2°C
• wilgotność podczas pracy: ≤90%
• wilgotność podczas magazynowania: ≤95%
• czas uruchomienia: 10 sekund
• ochrona przed wnikaniem wody i pyłu: IP51
• środowisko mechaniczne: M1
• stopień ochrony: II
• maksymalny przekrój przewodów pod zaciski: – 25 mm²
