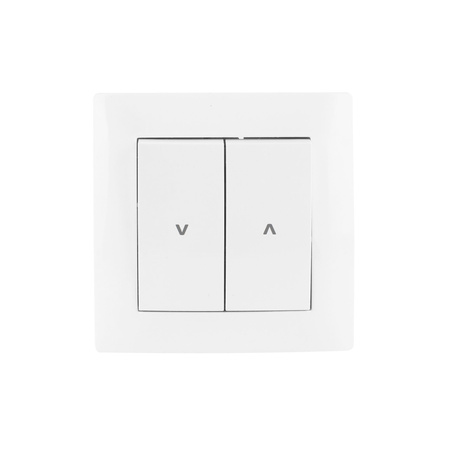

VCX WESA Łącznik żaluzjowy pojedynczy LC-12

Producent: VCX

Kod:  LC 12

Łącznik żaluzjowy pojedynczy-  Wyposażony w dwa przyciski. Stosowany do sterowania roletami i żaluzjami (podnoszenie/opuszczanie). Sterowanie tj. podnoszenie lub opuszczanie rolet (żaluzji) następuje poprzez przytrzymanie przycisku.

• Pasuje do standardowej puszki 60mm
• Zaciski gwintowane
• Możliwość zamontowania w systemie ramkowym

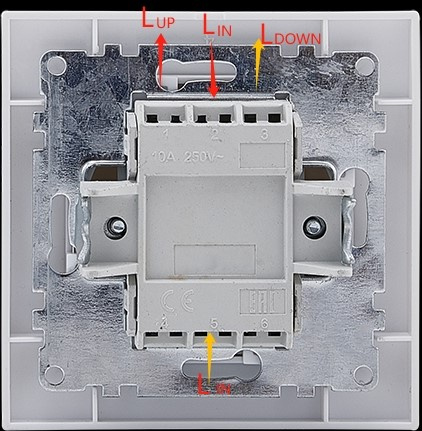

Schemat połączenia:

Przewody zasilające N z puszki instalacyjnej (ze ściany) i silnika żaluzji N łączymy razem, tak samo przewody PE łączymy razem. Przewód fazowy L zasilający 240V podłączamy na zacisk 2 łącznika.

Przewody żaluzji: 5 zasilanie silnika 4 ruch do góry 6 ruch na dół.

Przygotowanie łącznika:

• wyprowadzenia 2 i 5 łączymy razem przewodem elektrycznym (mostek) o przekroju takim jak nasza instalacja.
• wyprowadzenie 2 zasilanie L (line)
• wyprowadzenie 5 – zasilanie silnika żaluzji
• wyprowadzenie 6 ruch na dół żaluzji wyprowadzenie 4 ruch do góry żaluzji.
• wyprowadzenia 1 i 3 nieczynne.

Linia WESA to:

• ponadczasowy elegancki design,
• przeznaczone do montażu podtynkowego,
• przeznaczone do montażu na wkręty lub pazurki w standardowych puszkach Ø 60mm,
• wykonane z PP+ABS - wysoka odporność na zarysowania oraz osiadanie kurzu,
• możliwość łączenia w systemach ramkowych pionowych i poziomych (do czterech jednostek),
• każda jednostka ma w komplecie z ramkę pojedynczą,
• każda jednostka zapewnia szybki montaż dzięki otwartym zaciskom,
• system zapewnia możliwość wymiany ramki.

Parametry techniczne:

✅ Napięcie prądu pracy 230V

✅ Natężenie prądu pracy  10A

✅ Stopień ochrony IP20
