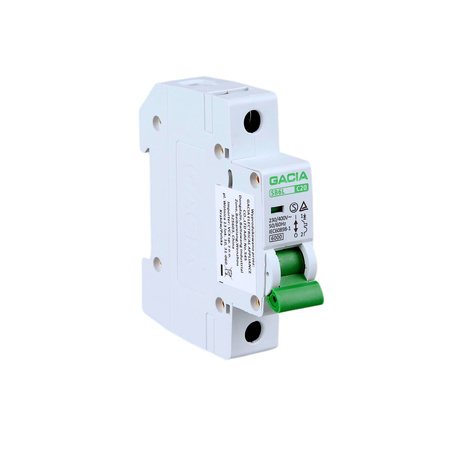

VCX Wyłącznik nadmiarowoprądowy 6 kA SB6L C 1P 4A

Producent: VCX

Kod: SB6L C 1P 4A

Wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Wyłączniki instalacyjne SB6L  stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 230/400 V 50/60 Hz i prądzie znamionowym w zakresie 6A do 63A.

Wyłączniki instalacyjne SB6L mogą być również używane sporadycznie jako wyłącznik główny obwodu.

Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.

Wyłącznik instalacyjny SB6L może być montowany wyłącznie przez osoby uprawione.

Przed montażem należy odłączyć zasilanie.

Wyłącznik instalacyjny 1- biegunowy C4A zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

DANE TECHNICZNE:

• prąd znamionowy: 4A
• charakterystyka: C
• napięcie znamionowe Ue: 230/400 V
• izolacja znamionowa Ui: 500 V
• częstotliwość prądu Hz: 50/60
• żywotność elektryczna: 6000
• żywotność mechaniczna: 100000
• wskaźnik pozycji pracy: tak
• stopień ochrony: IP 20
• maksymalny przekrój przewodów łączeniowych: 25 mm2
• moment dokręcenia zacisków łączeniowych: 3Nm
