Wyłączniki nadprądowe
( ilość produktów: 106 )Wyłączniki nadprądowe
Wyłącznik nadprądowy to jeden z wielu, podstawowych elementów układu elektrycznego. Często można spotkać się z określeniem: wyłącznik nadmiarowoprądowy, czy też „eska”. Są to nazwy określające wyłączniki nadprądowe. Te moduły znajdują się w każdej instalacji bez względu czy jest to budynek mieszkalny, zakład pracy czy też miejsce użytku publicznego. W momencie wystąpienia awarii, pierwszą myślą są właśnie wyłączniki nadprądowe. Mają one na celu zapobieganie uszkodzeniom obwodu elektrycznego i podłączonych do niego urządzeń, w wyniku wystąpienia nadmiernego prądu.
Sposób działania
Wyłączniki nadprądowe są bardzo czułe. Zostały zaprojektowane w sposób taki, aby w momencie wyczucia przeciążenia lub zwarcia, automatycznie się wyłączały i tym sposobem chroniły przed uszkodzeniami. Przeciążenie elektryczne występuje wtedy, gdy w obwodzie instalacji elektrycznej występuje zwiększone napięcie prądu, czyli większe niż napięcie znamionowe. Powiększenie się napięcia w obwodzie elektrycznym powoduje wzrost temperatury. Może to spowodować zmniejszenie żywotności przewodów elektrycznych, a w bardziej niebezpiecznych sytuacjach może dojść do ich stopienia, a nawet pożaru. Wyłączniki nadprądowe chronią, aby podczas wystąpienia przeciążenia elektrycznego odcięły dopływ prądu. Zwarcie elektryczne pojawia się zaś w chwili zetknięcia się przewodu fazowego z przewodem neutralnym. Taka sytuacja może pojawić się w momencie uszkodzenia izolacji pomiędzy żyłami instalacji. W chwili zetknięcia się tych przewodów w instalacji elektrycznej powstaje prąd zwarciowy. Jego napięcie przekracza napięcie znamionowe i przez to może dojść do awarii i uszkodzeń urządzeń elektrycznych podpiętych do obwodu, a nawet do pożaru. W tym momencie tak samo jak w przypadku wystąpienia przeciążenia, wyłącznik nadprądowy ma za zadanie odciąć zasilanie elektryczne i zapobiec wystąpieniu dysfunkcji. Jak widać wyłączniki nadprądowe sprawują naprawdę istotną rolę w instalacji elektrycznej, mimo bardzo prostego działania.
Jaki wyłącznik nadprądowy wybrać do instalacji?
Na rynku dostępne są różnego rodzaju wyłączniki nadprądowe, których charakterystyka jest nieco inna. O wartościach wyłącznika mówi jego charakterystyka czasowo prądowa. Każdy model wyposażony jest w wyzwalacz przepięciowy i zwarciowy. Wspomniana charakterystyka czasowo prądowa jest to określenie szybkości czasu w jakim wyłącznik zadziała w zależności od natężenia prądu. W skrócie mówiąc, charakterystyka to proporcja prądu który wpłynie na zadziałanie wyłącznika nadprądowego w stosunku to jego prądu znamionowego. Na rynku można spotkać się z czterema oznaczeniami wyłączników nadprądowych, biorąc pod uwagę charakterystykę.
Charakterystyka czasowo prądowa A- wyłączniki nadprądowe z charakterystyką oznaczoną literą A, cechują się najszybszą reakcją działania podczas wystąpienia awarii. Nazwa się je wyłącznikami bezzwłocznymi. Są one najbardziej czułe, dlatego najlepiej nadają się do stosowania ich w przypadkach zabezpieczeń delikatnej elektroniki. Ten rodzaj wyłącznika nadprądowego jest bardzo rzadko stosowany.

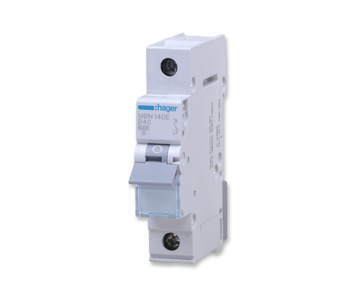

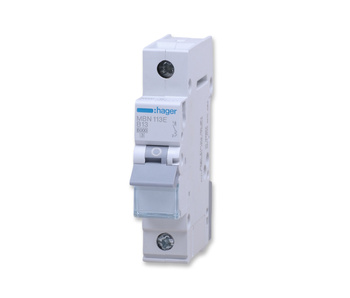

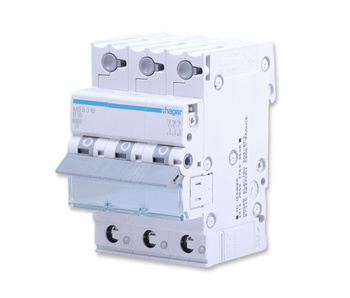

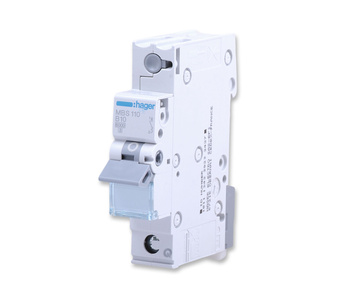

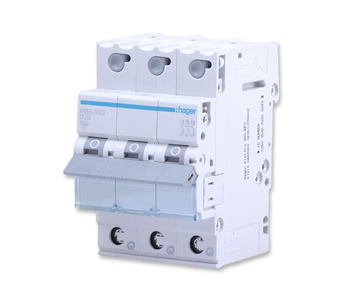

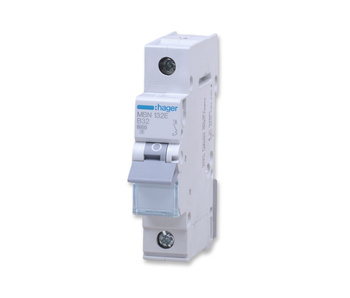

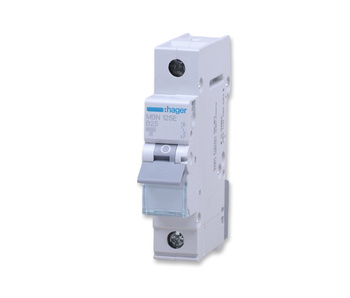

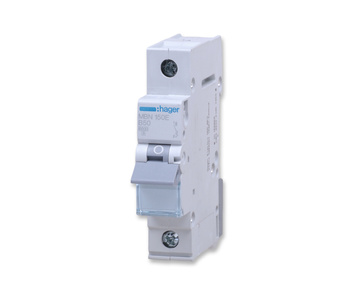

Charakterystyka czasowo prądowa B- wyłączniki nadprądowe oznaczone literką B, to najpopularniejszy rodzaj, który wybierany jest najchętniej i najczęściej do tworzenia instalacji elektrycznej. Symbol B oznacza, że wyzwalacz przeciążeniowy został ustawiony do wartości 1,13-1,45 wielokrotności prądu znamionowego, natomiast wyzwalacz zwarciowy został ustawiony na 3 – 5 krotność prądu znamionowego. Wyłącznik nadprądowy o charakterystyce B jest standardowym, wręcz podstawowym rodzajem wyłącznika montowanego w rozdzielni elektrycznej, na przykład w instalacjach domowych lub w lokalach komercyjnych. Warto jednak pamiętać, że nie spełnią one swojej roli w przypadku wpięcia je w obwód, który potrzebuje dużej ilości prądu rozruchowego dla urządzeń elektrycznych. Wyłączniki nadprądowe typu B najlepiej stosować do zabezpieczenia urządzeń RTV i AGD, obwodów gniazdkowych i obwodów oświetleniowych.

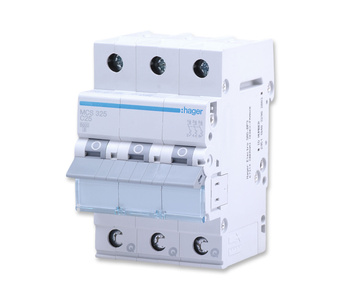

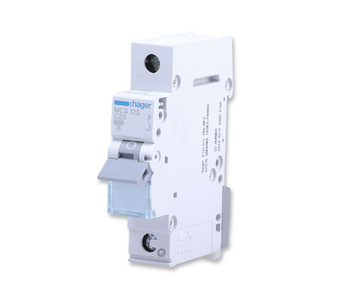

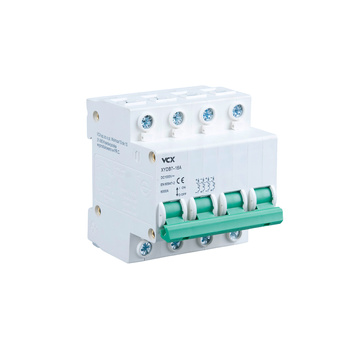

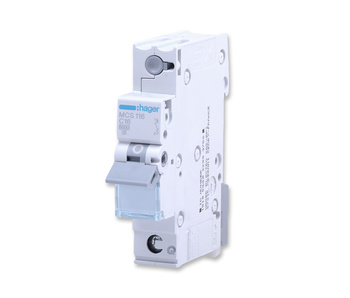

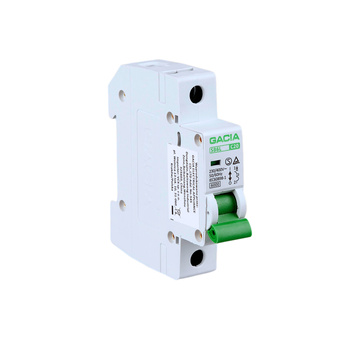

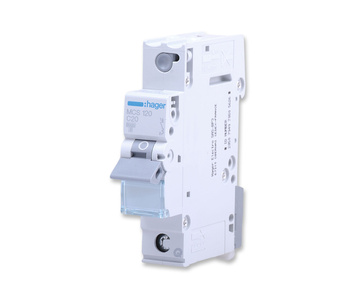

Charakterystyka czasowo prądowa C- symbol ten oznacza modele wyłączników nadprądowych, które stosuje się do zabezpieczeń urządzeń elektrycznych ze zwiększonymi zapotrzebowaniami na prąd rozruchowy. Wyzwalacz zwarciowy w tym modelu został zaprojektowany na 5-10 krotność prądu znamionowego. Te wyłączniki najczęściej stosowane są w miejscach o charakterze przemysłowym. Służą do zabezpieczania urządzeń elektrycznych o dużych prądach rozruchowych, na przykład do różnego rodzaju silników maszyn produkcyjnych.
Charakterystyka czasowo prądowa D- wyłączniki nadprądowe oznaczone symbolem D zastosowanie znajdują jedynie w miejscach o charakterze przemysłowym. Są one zaprojektowane do natychmiastowego wyzwalania przy prądach od 10 do 20 razy przekraczających prąd znamionowy. Idealnie nadają się one do układów wysoko obciążonych, czy różnych sytuacji w których występują silne przepięcia. Tych wyłączników używa się na przykład w zasilaczach bezprzerwowych, urządzeniach rentgenowskich czy po prostu w dużych silnikach.
Czym należy się kierować przy wyborze odpowiedniego modelu?
Istnieją cztery najważniejsze czynniki, które należy wziąć pod uwagę. Pierwszym z nich jest obciążalność prądowa, czyli jest to prąd znamionowy na którym oparta będzie charakterystyka wyzwalania. Drugim aspektem jest charakterystyka wyzwalania- opisana powyżej, trzecim znamionowa zwarciowa zdolność łączenia, czyli maksymalny prąd i napięcie dla jakiego wyłączniki nadprądowe zostały zaprojektowane do bezpiecznego przerwania obwodu i ostatni punkt to liczba biegunów- określa ona liczbę obwodów, które mogą być chronione za pomocą jednego wyłącznika nadprądowego. Warto pamiętać aby decyzję doboru odpowiednich wyłączników nadprądowych powierzyć odpowiedniemu fachowcowi, który posiada wiedzę i doświadczenie również w montażu instalacji elektrycznej.
